$ 18.00 MXN

Precio Regular: $ 27.00
Precio incluye IVA

Descripción

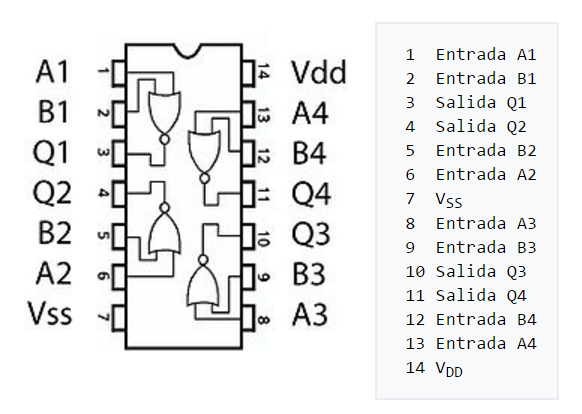

Circuito integrado CMOS CD4001BDG consta de cuatro compuertas NOR de dos entradas. La puerta NOR o compuerta NOR es una puerta lógica digital que implementa la disyunción lógica negada, se comporta de acuerdo a la tabla de verdad. Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando una sola de sus entradas o ambas están en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA. NOR es el resultado de la negación del operador OR. También puede ser visto como una puerta AND con todas las entradas invertidas. El NOR es una operación completamente funcional. Las puertas NOR se pueden combinar para generar cualquier otra función lógica. En cambio, el operador OR es monótono, ya que solo se puede cambiar BAJA a ALTA, pero no viceversa.
El semiconductor complementario de óxido metálico o complementary metal-oxide-semiconductor (CMOS) es una de las familias lógicas empleadas en la fabricación de circuitos integrados. Su principal característica consiste en la utilización conjunta de transistores de tipo pMOS y tipo nMOS configurados de forma tal que, en estado de reposo, el consumo de energía es únicamente el debido a las corrientes parásitas, colocado en la placa base.



  • Tiempo de retardo de propagación = 60 ns típ. a CL = 50pF, VDD = 10 V
  • Características de salida simétricas estandarizadas
  • 100% probado para la máxima corriente de reposo a 20 V
  • Calificaciones paramétricas de 5 V, 10 V y 15 V
  • Corriente de entrada máxima de 1 μA a 18 V en todo el rango de temperatura del encapsulado; 100 nA a 18 V y 25 °C
  • Aplicaciones: Militar defensa y aeroespacial

    Especificaciones

    • Tipo circuito: CMOS
    • Familia lógica de CI: CD4000
    • Tipo lógica: NOR
    • Número de elementos: Cuádruple
    • Entrada del disparador Schmitt: Sin entrada disparador Schmitt
    • Número de entradas: 2
    • Número base de circuito integrado: 4001
    • Tensión  de alimentación  mínima: 3 V
    • Tensión de alimentación máxima: 18 V
    • Corriente de salida: 6.8 mA
    • Temperatura de trabajo mínima: -55 °C
    • Temperatura de trabajo máxima: 125 °C
    • Encapsulado: SOIC
    • Número de pines: 14

    Sustituto

    NTE4001BT

    Documentación

    Datasheet

    Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
