BA6238
CIRBA6238
Descripción

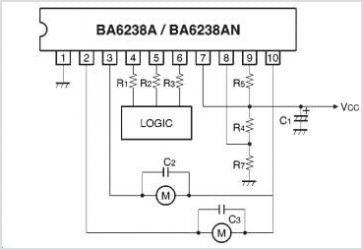

Circuito Integrado BA6238 incorpora dos controladores de motor reversibles que son adecuados para impulsar pequeños motores de escobillas de CC.La sección de entrada lógica para controlar cada motor se puede conectar fácilmente con CMOS y otras salidas lógicas de control. El par durante la carga se puede variar controlando el voltaje suministrado a el motor con el pin 8 de la sección de salida. Con un número limitado de partes externas, cada controlador tiene una función de dos controladores de motor reversibles.
- Dos circuitos de controlador de motor reversible están integrados. ( no operable al mismo tiempo)
- Número limitado de partes externas
- Interfaz con dispositivos CMOS. (Se requiere resistencia de protección cuando la salida CMOS es superior a 5 V)
- Transistor de potencia incorporado para la conducción del motor
- Circuito de apagado térmico incorporado. (el circuito frena la salida cuando la temperatura del chip aumenta debido a un evento como el bloqueo del motor
Especificaciones
- Suministro de voltaje VCC: 20 V
- Disipación de potencia: 2200 mW
- Temperatura de operación mínima: -25°C
- Temperatura de operación máxima: 75°C
- Encapsulado SIP
- 10 pines
Sustituto
No aplica
Documentación
