$ 85.00 MXN Precio incluye IVA

Descripción

El circuito Integrado APW7142 es un controlador PWM de 12 V a  3 A para fuente conmutada diseñado con un esquema de control de modo de corriente, que  puede convertir el voltaje de entrada ancho de 4.3V a 14V a la salida voltaje ajustable de 0.8V a VIN para proporcionar excelente regulación del voltaje de salida. Para una alta eficiencia en todos los rangos de corriente de carga, el APW7142 está equipado con un sistema de operación automático Skip / P Modo WM. En la carga ligera, el circuito  funciona en el modo de salto,
que mantiene una corriente pico de inductor mínima constante, para reducir las pérdidas de conmutación. A gran carga, el IC trabaja en PWM, cuya corriente de pico del inductor está programada por el voltaje COMP, para proporcionar alta eficiencia y regulación de la tensión de salida.
El APW7142 también está equipado con power-on-reset, soft-start, soft-stop y protecciones enteras (bajo voltaje, sobretensión, sobretemperatura y límite de corriente). En el modo de apagado, la corriente de alimentación cae por debajo de 3
μA.

Especificaciones

  •  Tensión de alimentación (VIN a AGND): -0.3 ~ 15
  • Convertidor tensión de salida: 0.8 ~ VIN
  • Convertidor corriente de salida: 0 ~ 3 A
  • Disipación: Internamente limitada
  • Condensador de entrada del convertidor (MLCC): 8 ~ 50 μF
  • Convertidor capacitor de salida:20 ~1000 μF
  • Voltaje de salida ajustable: 0.8 V a VIN
  • Corriente máxima de salida (repetitiva f> 10Hz):  3 A
  • Tango de temperatura de operación: -40°C a 85°C

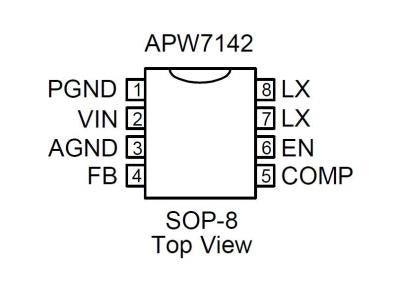

  • Encapsulado: SOIC
  • 8 pines

Sustituto

No Aplica
