AP1513S
CIRAP1513SG13
Descripción

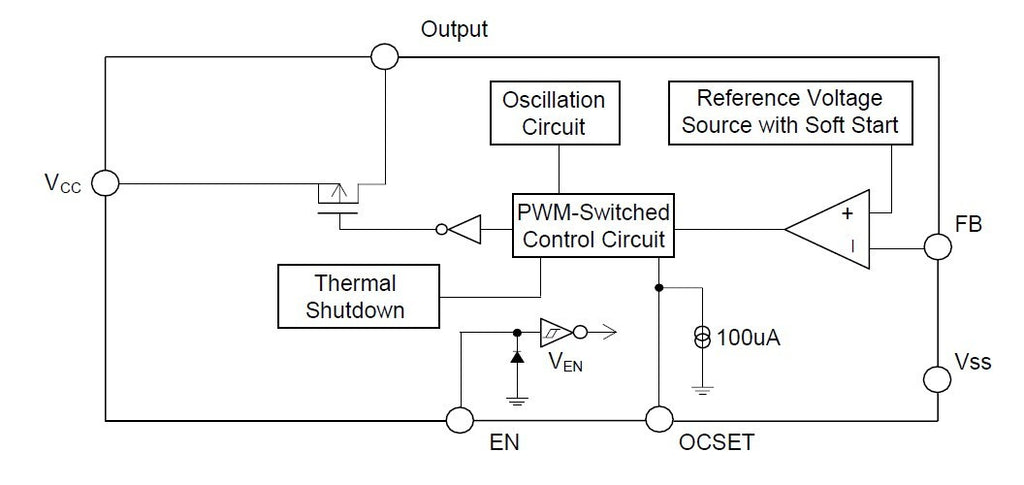

El AP1513 consta de regulador de conmutación reductor con control PWM. Estos dispositivos incluyen una fuente de voltaje de referencia, circuito de oscilación, amplificador de error, PMOS interno, etc. El AP1513 proporciona una potencia de baja ondulación, alta eficiencia y excelentes características transitorias. El circuito de control PWM puede variar la relación de trabajo linealmente desde 0 hasta 100%. Este convertidor también contiene un circuito amplificador de error, así como un circuito de arranque suave que evita el sobreimpulso en el arranque. Una función de activación, una función de protección contra sobrecorriente y una función de protección contra cortocircuitos están integradas en el interior, y cuando ocurre OCP o SCP, la frecuencia de operación se reducirá de 300 KHz a 30 KHz. Además, se incorpora un bloque de compensación interno para el recuento mínimo de componentes externos. Con la adición de un Power MOS interno de canal P, una bobina, condensadores y un diodo conectado externamente, estos circuitos integrados pueden funcionar como reguladores de conmutación reductores. Sirven como unidades de fuente de alimentación ideales para dispositivos portátiles cuando se combinan con el minipaquete SOP – 8L, proporcionando características tan excepcionales como un bajo consumo de corriente. Dado que este convertidor puede admitir un voltaje de entrada de hasta 18 V, también es adecuado para el funcionamiento mediante un adaptador de CA.
- Relación de trabajo: 0% a 100% de control PWM
- Frecuencia de oscilación: 300 KHz típ
- Arranque suave, límite de corriente, función de habilitación
- Función de apagado térmico
- MOS de canal P de SW interno incorporado
- Aplicaciones: Placa base de PC, monitor LCD , tarjeta gráfica, reproductor de DVD, video, equipo de telecomunicaciones, módem ADS, impresora y otros equipos periféricos, suministro de núcleo de microprocesador, fuente de alimentación de red
Especificaciones
- Número de salidas: 1
- Voltaje de entrada mínima: 3.6 V
- Voltaje de entrada máxima: 18 V
- Voltaje de salida: 0.8 V a VCC
- Temperatura de operación mínima: -20°C
- Temperatura de operación máxima: 125°C
- Encapsulado: SOP
- Número de pines: 8
Sustituto
Sin aplicar
Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestáticaProductos Relacionados
-
