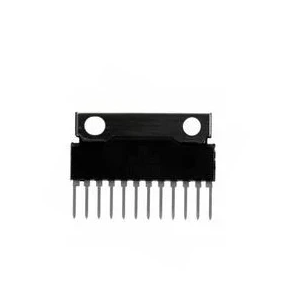

AN7190K
CIRAN7190K
Descripción
Circuito Integrado AN7190NK desarrollado para la salida de sonido del audio del automóvil (doble 20W). Está incorporando varios circuitos de protección para proteger el IC de la destrucción por GND-open, cortocircuito a GND y sobretensión de la fuente de alimentación, que son el tema importante de la protección del IC de potencia, por lo que el IC contribuirá en gran medida a un diseño de equipo de alta confiabilidad. Además, está incorporando un circuito de silenciamiento perfecto que está libre de ruido de choque, de modo que un diseño de ruido de choque bajo estas condiciones transitorias se puede hacer fácilmente usando junto con su función de espera.
- BTL 20 W × 2 canales (4 Ω), GV = 40 dB
- Varios circuitos de protección integrados (protección térmica, cortocircuito a VCC y cortocircuito a GND, VCC-circuito de cortocircuito abierto a VCC, GND-cortocircuito a GND, sobretensión y sobretensión de suministro, y ASO, etc.)
- Especialmente, la tensión de ruptura de sobretensión de suministro es de 100 V o más
- La tensión de ruptura abierta del GND es de 16 V o más
- Función de espera incorporada
- Libre de ruido de choque en STB encendido / apagado
- Función de silenciamiento incorporada
- Libre de ruido de choque en silencio encendido /off
- Adaptación del método del atenuador para que no se genere un sonido anormal debido a la deformación de la forma de onda
- El tiempo de ataque, el tiempo de recuperación es de 50 ms o menos
- Reducción de componentes externos
- Elimina la necesidad de condensadores electrolíticos NF y BS
- No se requiere función de muting y la bobina de choque de la fuente de alimentación es innecesaria
- Provisto con clavija de entrada de sonido bip
- Carga de 2 Ω garantizada
- Aplicaciones: Audio de automóvil
Especificaciones
- Suministro de voltaje: 25 V
- Suministro de corriente total máxima: 9 A
- Disipación de potencia Pd: 32.5 W
- Temperatura de operación mínima: -30°C
- Temperatura de operación máxima: 85°C
- Encapsulado SIP
- 16 pines
Sustituto
No Aplica
