A3144EUA

A3144EUA

CIRA3144EUA

$ 8.00 MXN Precio incluye IVA

Descripción

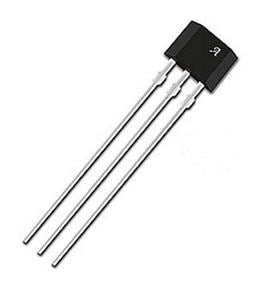

El A3144EUA  es un interruptor de tiempo continuo de montaje en orificio pasante con un rendimiento EMC robusto. Estos interruptores de efecto Hall son circuitos integrados monolíticos con especificaciones magnéticas más estrictas, diseñados para operar de forma continua a temperaturas extendidas de hasta +150 °C y son más estables tanto con la temperatura como con los cambios de tensión de alimentación. La característica de conmutación unipolar hace que estos dispositivos sean ideales para su uso con un imán de barra o varilla simple.

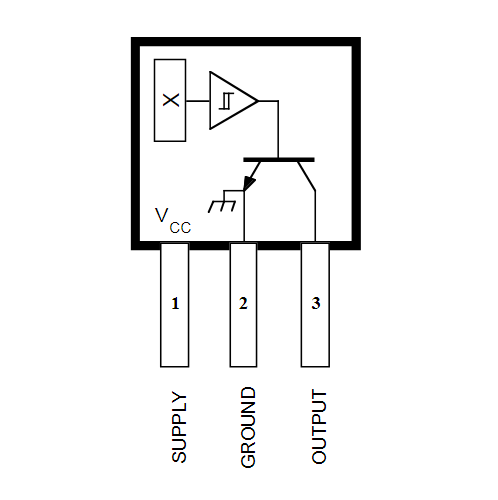

El interruptor de efecto Hall A3144 se produce con la tecnología BiCMOS, consta de dispositivos que cuentan con un tiempo de encendido rápido y una operación de bajo nivel de ruido. La programación del dispositivo se realiza después del empaquetado, para asegurar una mayor precisión del punto de conmutación al eliminar las compensaciones que pueden ser inducidas por el estrés del paquete. Las geometrías únicas del elemento Hall y los amplificadores de desplazamiento bajos ayudan a minimizar el ruido y a reducir el voltaje de desplazamiento residual normalmente causado por el dispositivo. La extensa circuitería de protección a bordo posibilita un voltaje máximo absoluto de ± 30V para una protección superior sin agregar componentes externos. El regulador de voltaje, el generador de voltaje Hall, el amplificador de pequeña señal, el disparador Schmitt y el transistor de salida.



  • Operación estable en todo el rango de temperatura de funcionamiento
  • Protección contra Batería invertida
  • Fiabilidad de estado sólido
  • Estabilidad del regulador sin un condensador de derivación
  • Operación en tiempo continuo
  • Rango de temperatura ambiental entre -40 y 85°C
  • Alta clasificación ESD
  • Aplicaciones: Control de motor, automoción, industrial

Especificaciones

  • Voltaje de alimentación mínima: 4.5 V
  • Voltaje de alimentación máxima: 24 V
  • Voltaje de saturación de salida: 400 mV
  • Corriente de fuga de salida: 10 μA
  • Corriente de suministro: 9 mA
  • Tiempo de subida de salida: 2 μs
  • Tiempo de caída de salida: 2 μs
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 85°C
  • Encapsulado: SIP (suffix UA)
  • Número de pines: 3
  • Modelo: X8 +

    Sustituto

    Sin aplicar

    Documentación

    Datasheet
