74HC86D TTL Cuatro Compuertas OR Exclusivas con 2 Entradas

74HC86D TTL Cuatro Compuertas OR Exclusivas con 2 Entradas

CIT74HC86

$ 10.00 MXN Precio incluye IVA

Descripción

Circuito Integrado CMOS SN74HC86D. La puerta lógica OR-exclusiva, más conocida por su nombre en inglés XOR, realiza la función booleana A'B+AB'. Su símbolo es el más (+) inscrito en un círculo. La puerta XOR, compuerta XOR u OR exclusiva es una puerta lógica digital que implementa el o exclusivo; es decir, una salida verdadera (1/HIGH) resulta si una, y solo una de las entradas a la puerta es verdadera. Si ambas entradas son falsas (0/LOW) o ambas son verdaderas, resulta en una salida falsa. La XOR representa la función de la desigualdad, es decir, la salida es verdadera si las entradas no son iguales, de otro modo el resultado es falso. Una manera de recordar XOR es "uno o el otro, pero no ambos".

  • Amplio rango de tensión de funcionamiento de 2 V a 6 V
  • Las salidas pueden conducir hasta 10 cargas LSTTL
  • Bajo consumo de energía, 20 μA máximo ICC
  • Típico Tpd  = 10 ns
  • Aplicaciones: Industrial

Especificaciones

  • Tipo: CMOS
  • Familia: 74HC
  • Tipo de circuito lógico: Compuerta XOR
  • Número de entradas: 2
  • Voltaje de alimentación mínimo: 2V
  • Voltaje de alimentación máximo: 6V
  • Corriente de Salida: 5.2 mA
  • Temperatura de operación mínima: -55 °C
  • Temperatura de operación máxima: 125 °C

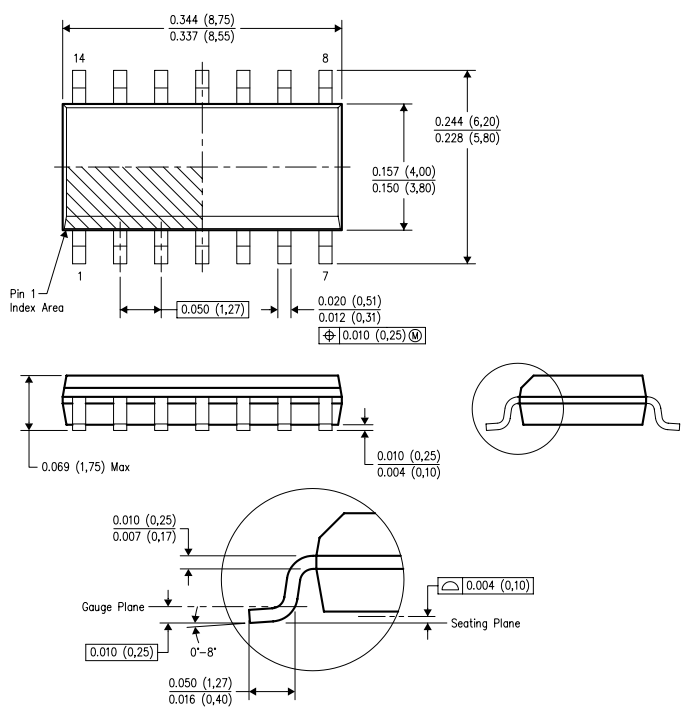

  • Encapsulado: SOIC

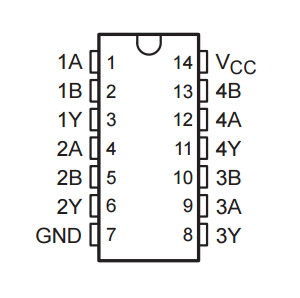

  • Número de pines: 14

Sustituto

NTE7486  NTE74HC86  NTE74LS86 NTE74S86

Documentación


Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
