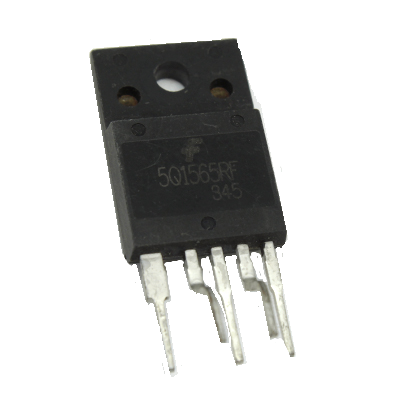

KA5Q1565RF

KA5Q1565RF

CIR5Q1565RF

$ 113.00 MXN Precio incluye IVA

Descripción

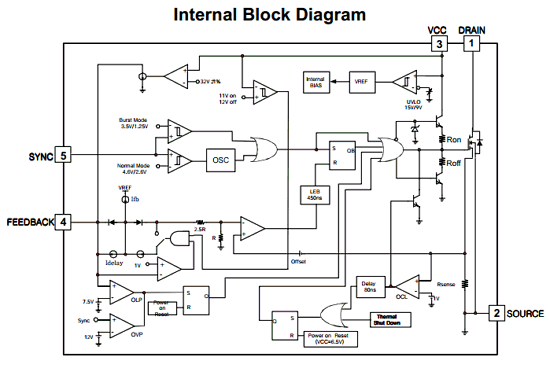

Circuito Integrado 5Q1565RF. La familia de productos SPS está especialmente diseñada para un SMPS fuera de línea con componentes externos mínimos. El SPS consta de SenseFET de potencia de alto voltaje y modo de corriente PWM IC. El controlador PWM incluido presenta oscilador de frecuencia fija integrado, bloqueo de bajo voltaje, supresión del borde de ataque, controlador de encendido / apagado optimizado de la puerta, protección de apagado térmico, protección contra sobre voltaje y temperatura. Fuentes de corriente de precisión compensadas para compensación de bucle y circuitos de protección contra fallas. En comparación con el controlador discreto MOSFET y PWM o la solución RCC, un SPS puede reducir el recuento total de componentes, el tamaño del diseño, el peso y al mismo tiempo aumentar la eficiencia, la productividad y la confiabilidad del sistema. Tiene una plataforma básica muy adecuada para un diseño rentable en un convertidor de retroceso o un convertidor de avance.

  • Controlador Quasi Convertidor Resonante
  • Para el modo de espera
  • Pulso por pulso actual límite
  • Protección de sobre voltaje: 11 V
  • Función de apagado térmico interno
  • Bajo voltaje de bloqueo
  • Sentido Interna Voltaje FET de alta
  • Modo de rearranque automático

Especificaciones

  • Voltaje drenaje fuente VDSS: 650 V
  • Voltaje puerta fuente VGS: ±30 V
  • Suministro de voltaje VCC: 28 V
  • Temperatura de operación mínima: -25 °C
  • Temperatura de operación máxima: 85 °C
  • Encapsulado TO-3PF-5L
  • 5 pines

Sustituto

No Aplica
