KA5Q0765RTHYDTU
CIR5Q0765RTHYDTU
Descripción

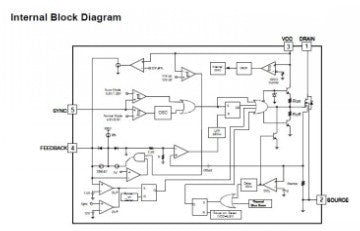

Circuito KA5Q0765RTHYDTU. La familia de productos SPS está especialmente diseñada para un SMPS fuera de línea con componentes externos mínimos. El SPS consta de SenseFET de potencia de alto voltaje y modo de corriente PWM IC. El controlador PWM incluido presenta oscilador de frecuencia fija integrado, bloqueo de bajo voltaje, supresión del borde de ataque, controlador de encendido / apagado optimizado de la puerta, protección de apagado térmico, protección contra sobre voltaje y temperatura. Fuentes de corriente de precisión compensadas para compensación de bucle y circuitos de protección contra fallas. En comparación con el controlador discreto MOSFET y PWM o la solución RCC, un SPS puede reducir el recuento total de componentes, el tamaño del diseño, el peso y al mismo tiempo aumentar la eficiencia, la productividad y la confiabilidad del sistema. Tiene una plataforma básica muy adecuada para un diseño rentable en un convertidor de retroceso o un convertidor de avance.
- Controlador de modo interno para modo de estado de espera
- Corriente restrictiva de pulso a pulso
- Protección de corriente arriba de 11 V
- Sobre la protección actual del cierre
- Función térmica interna de encendido
- Bloqueo de bajo voltaje
- FET de detección de alto voltaje interno
- Modo de reseteo
Especificaciones
- Tipo Controlador y convertidor: Cuasi resonante
- Voltaje drenaje fuente VDSS: 650 V
- Voltaje puerta fuente VGS: ±30 V
- Suministro de voltaje VCC: 30 V
- Temperatura de operación mínima: -25 °C
- Temperatura de operación máxima: 85 °C

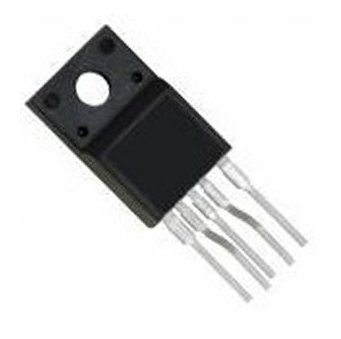

- Encapsulado TO-220F-5L
- 5 pines
Sustituto
No Aplica
