KA5L0365RN

KA5L0365RN

CIR5L0365RN

$ 42.00 MXN Precio incluye IVA

Descripción

El KA5M0365R es un interruptor de alimentación integrado de 650 V para convertidores de 35W offline. Especialmente diseñado para un SMPS fuera de línea con componentes externos mínimos. El interruptor de alimentación Fairchild (FPS) consta de un SenseFET de alto voltaje y un PWM IC de modo actual. El controlador PWM incluido integra el oscilador de frecuencia fija, el bloqueo de bajo voltaje, el canto de borde delantero, el controlador de encendido / apagado optimizado de la puerta, la protección de apagado térmico, la protección de sobretensión y las fuentes de corriente de precisión con compensación de temperatura para La compensación del bucle y los circuitos de protección contra fallos. En comparación con el controlador MOSFET y PWM discreto o la solución RCC, un interruptor de potencia Fairchild (FPS) puede reducir el conteo total de componentes, el tamaño del diseño, el peso y al mismo tiempo aumentar la eficiencia, la productividad y la confiabilidad del sistema. Tiene una plataforma básica adecuada para un diseño rentable, ya sea en un convertidor de retorno o en un convertidor delantero.


  • Frecuencia de operación fija de precisión (100/67 / 50kHz)
  • Baja corriente de arranque (100µA típico)
  • Pulso por pulso limitador de corriente
  • Protección contra la sobretensión
  • Protección contra sobretensiones (Min. 25V)
  • Función de apagado térmico interno
  • Bloqueo de bajo voltaje
  • Detección de alta tensión interna FET
  • Modo de reinicio automático
  • Aplicaciones: Administración de Potencia, Electrónica de Consumo

Especificaciones

  • Número de salidas: 1
  • Voltaje de entrada: 30 V
  • Intensidad límite: 12 A
  • Resistencia de encendido: 3.6 ohms
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 85°C

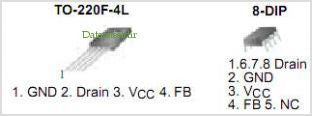

  • Encapsulado DIP
  • 8 pines

Sustituto

No Aplica
