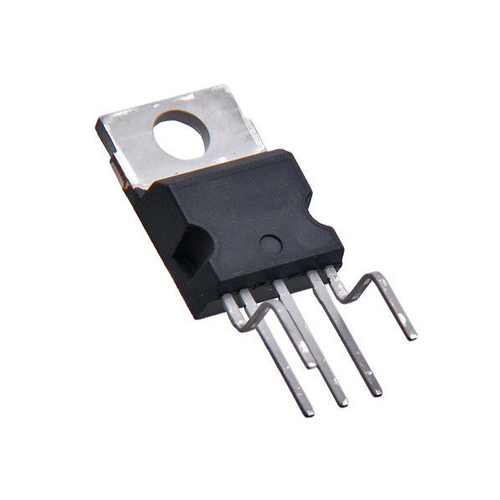

VIPER100A

VIPER100A

CIRVIPER100A

$ 82.00 MXN Precio incluye IVA

Descripción

El VIPER100A-E es un circuito de frecuencia fija primario SMPS fuera de línea del convertidor. El dispositivo se realiza mediante la tecnología VIPower M0, combina en el mismo chip de silicio de un circuito PWM estado de la técnica junto con un optimizado, de alta tensión y de potencia MOSFET vertical. Las aplicaciones típicas cubren off-line fuentes de alimentación con una capacidad de potencia de 50W secundaria en condiciones gama amplia y 100W en el rango único o con una configuración doblador. Es compatible de bucle de regulación primaria y secundaria a pesar de utilizar alrededor de 50% menos componentes, en comparación con una solución discreta. el funcionamiento en modo de ráfaga es una característica adicional de este dispositivo ofrece la posibilidad de operar en modo stand-by sin componentes adicionales.

  • Control de modo actual
  • Arranque suave y control de apagado
  • Referencia zener recortada internamente
  • Bloqueo de baja tensión con histéresis
  • Suministro de arranque integrado
  • Protección contra sobre-temperatura
  • Baja corriente de reserva
  • Limitación de corriente ajustable
  • Aplicaciones: Administración de potencia

Especificaciones

  • Tipo circuito: Fuente de poder modo conmutado
  • Tipo  conversor:  AC / DC
  • Número de salidas: 1
  • Tensión de entrada AC máxima: 230 V
  • Tensión de drenaje-fuente continua mínima (TJ =25°C a 125°C): -0.3 V
  • Tensión de drenaje-fuente continua máxima (TJ =25°C a 125°C): 700 V
  • Suministro de voltaje VDD mínima: 0 V
  • Suministro de voltaje VDD máxima: 15 V
  • Corriente continua máxima ICOMP: ±2 mA
  • Disipación de potencia (Tc=25°C): 82 W
  • Temperatura de operación: Internamente limitada
  • Encapsulado: TO-220

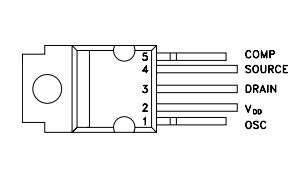

  • Número de pines: 5

Sustituto

No Aplica
