Transistor TIP35C Potencia

Transistor TIP35C Potencia

TRATIP35C

$ 48.00 MXN Precio incluye IVA

Descripción

El TIP35C es un transistor NPN que se utiliza principalmente en aplicaciones de amplificación de potencia y conmutaciones; maneja un voltaje colector y emisor con la base abierta  de 100V y corrientes en modo continuo IC de 25A y hasta 40A en pico. El TIP35C tiene como complemento al TIP36C, el cual es un transistor PNP que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida push-pull, entre otras aplicaciones.

El TIP35C es recomendado para amplificación de señales de audio o de otro tipo, para potenciar cargas de mayor consumo como altavoces, motores, etc. Adicional es ideal para usarse en circuitos de  conmutación como: fuentes de poder reguladas, controladores de motores, y otras aplicaciones donde se requiera conmutar (encender/apagar) rápidamente una carga de alta potencia.

  • El colector al voltaje del emisor (Vce) es 100 V
  • Corriente del colector 25 A
  • Corriente de fuga baja - ICEO = 1.0 mA a 30 y 60 V
  • Excelente ganancia de CC - hFE = 40 Typ @ 15 A
  • Ancho de banda de ganancia de alta corriente
  • Aplicaciones: Conmutación y amplificador de potencia de uso general

Información Básica

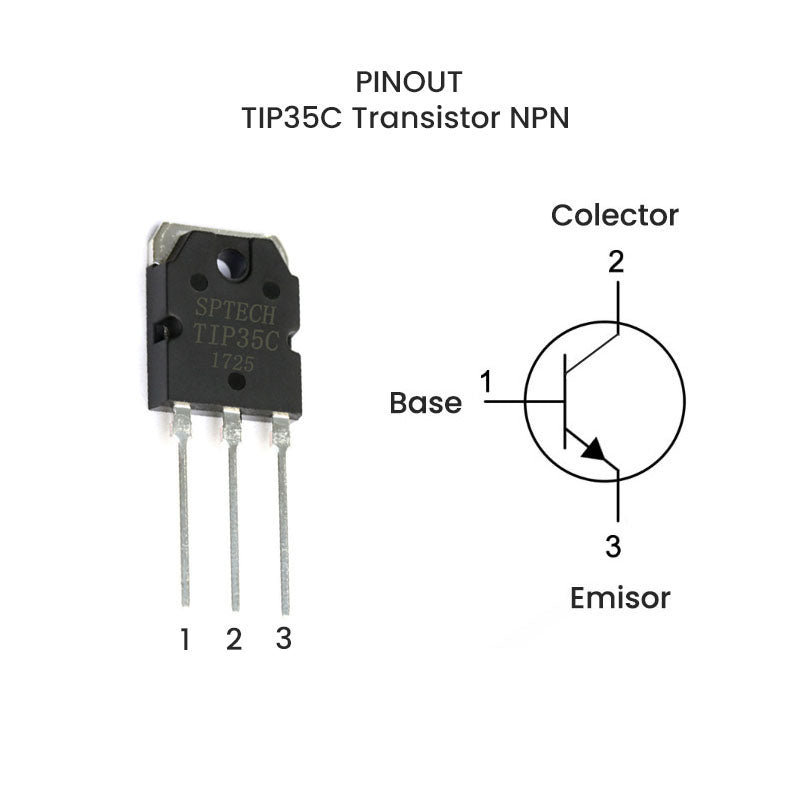

  • Polaridad del transistor: NPN
  • Voltaje colector emisor VCEO: 100 V
  • Voltaje colector base: VCBO 100 V
  • Voltaje emisor base VEBO: 5 V
  • Corriente de colector IC: 25 A
  • Corriente de colector pico IC: 40 A
  • Disipación de potencia colector Pc ( Tc=25°C): 125 W
  • Temperatura de operación mínima: -65 °C
  • Temperatura de operación máxima: 150 °C

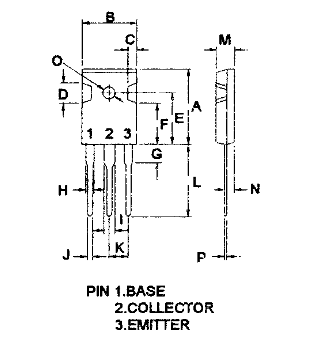

  • Encapsulado: TO-247
  • Número de pines: 3

Sustituto

NTE392  TIP3055

Documentación

Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
