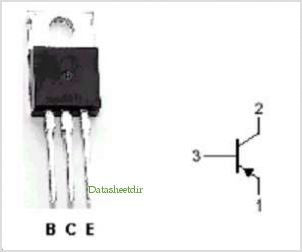

Transistor TIP30C TO220

Transistor TIP30C TO220

TRATIP30C

$ 19.00 MXN Precio incluye IVA

Descripción

El TIP30C es un transistor PNP bipolar  diseñado para amplificación y conmutación de señales eléctricas, cuenta con un voltaje colector-emisor mínimo de -100V a una corriente máxima de colector -1A. En conjunto con su complemento NPN, el TIP29C, se utiliza en configuraciones push-pull o en amplificadores complementarios de audio para mejorar la calidad y rendimiento del sonido y otros circuitos de conmutación y regulación.

El TIP30C Transistor PNP es ideal para etapas amplificadores de potencia de media, fuentes de alimentación lineales, control de cargas como motores, lámparas y relés, reguladores de corriente.
  • Complementario a la serie TIP29, TIP29A, TIP29B, TIP29C
  • Aplicaciones: Administración de potencia, industrial

Información Básica

  • Polaridad del transistor: PNP
  • Voltaje colector base VCBO: -100 V
  • Voltaje colector emisor VCEO: -100 V
  • Voltaje emisor base VEBO: -5 V
  • Corriente del colector DC Ic: -1 A
  • Disipación de potencia colector Pc (Tc=25°C): 30 W
  • Transición frecuencia ft: 3 MHz
  • Ganancia de corriente continua hFE: 75 hFE
  • Temperatura de operación mínima: -65 °C
  • Temperatura de operación máxima: 150 °C
  • Encapsulado:  TO-220
  • 3 pines

Sustituto

NTE292   TIP32A  TIP32C

Documentación

Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
