Transistor TIP3055 Potencia

Transistor TIP3055 Potencia

TRATIP3055

$ 50.00 MXN Precio incluye IVA

Descripción

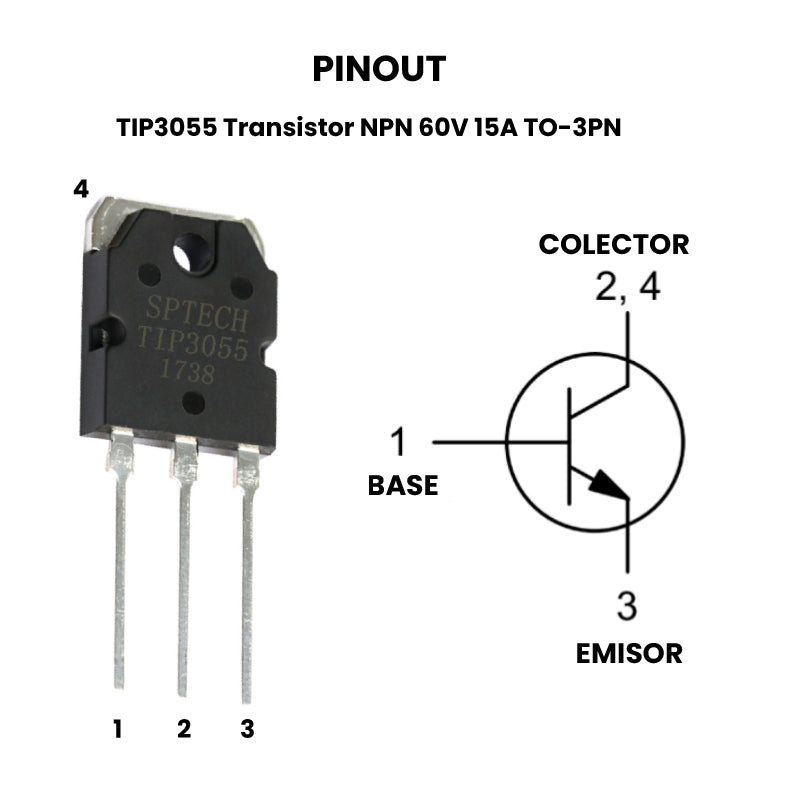

El TIP3055 es un ransistor NPN es un transistor de potencia de silicio, puede manejar una corriente continua de 15A y un voltaje de 60V colector-emisor, lo que lo hace útil en una amplia gama de aplicaciones donde se requiere control de potencia. Su diseño robusto y su capacidad para disipar el calor gracias a su encapsulado TO-3PN lo hace adecuado para aplicaciones que requieren alta potencia y fiabilidad. El transistor TIP3055 tiene como complemento al  TIP2955 el cual es un transistor PNP que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP3055 Transistor NPN  es ampliamente utilizado en aplicaciones de amplificación y conmutación de potencia, en circuitos de baja frecuencia y alta corriente, como amplificadores de audio, reguladores de voltaje, fuentes de alimentación conmutadas, entre otros


  • Complemento del TIP2955
  • Excelente área de operación segura
  • Tensión de saturación colector-emisor (Vce (sat) = 1,1 VDC máximo en Ic = 4ADC)
  • DC ganancia de corriente (hFE = 20 a 70 en Ic = 4ADC)
  • Tensión colector-emisor de saturación (VCE (sat) = máxima 1.1VDC en Ic = 4ADC)
  • Aplicaciones: Industrial, propósitos generales de conmutación y aplicaciones de amplificador

Información Básica

  • Polaridad de transistor: NPN
  • Voltaje colector emisor VCEO: 60 V
  • Voltaje colector base VCBO: 100 V
  • Voltaje emisor base VEBO: 7 V
  • Frecuencia de transición ft: 2.5 MHz
  • Corriente continua de colector Ic: 15 A
  • Corriente colector pico: 12 A
  • Corriente base: 4 A
  • Disipación de potencia colector Pc (Tc=25°C): 90 W
  • Ganancia de corriente DC hFE: 70 hFE
  • Temperatura de operación mínima:  -65 °C
  • Temperatura de operación máxima: 150°C
  • Encapsulado :TO-247AB
  • Número de pines: 3

Sustituto

NTE392  TIP35C

Documentación

Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
