Transistor TIP2955 Potencia

Transistor TIP2955 Potencia

TRATIP2955

$ 59.00 MXN Precio incluye IVA

Descrición

El TIP2955 es un transistor de potencia PNP bipolar de alta potencia diseñados para manejar una corriente continua de -15A y voltaje colector-emisor -60V. Estos transistores se utilizan en una variedad de aplicaciones, como amplificadores de potencia, reguladores de voltaje, inversores, fuentes de alimentación conmutadas y otros circuitos de control de potencia. El transistor TIP2955 tiene como complemento al TIP3055 el cual es un transistor NPN que se puede usar en aplicaciones donde se necesite un par complementario NPN-PNP para diseño de etapas de salida, entre otras aplicaciones.

El TIP2955 es útil en circuitos donde se necesita controlar y manejar altos niveles de potencia eléctrica, como en sistemas de audio de alta potencia, fuentes de alimentación reguladas, circuitos de conmutación y otros dispositivos electrónicos que requieren amplificación de potencia.

  • Ganancia de corriente CC - hFE = 20 - 70 @ IC = 4.0 Adc
  • Voltaje de saturación colector-emisor - VCE (sat) = 1.1 Vdc (Max) @ IC = 4.0 Adc
  • Excelente seguridad área de operación
  • Aplicaciones: Administración de potencia, industrial

Información Básica

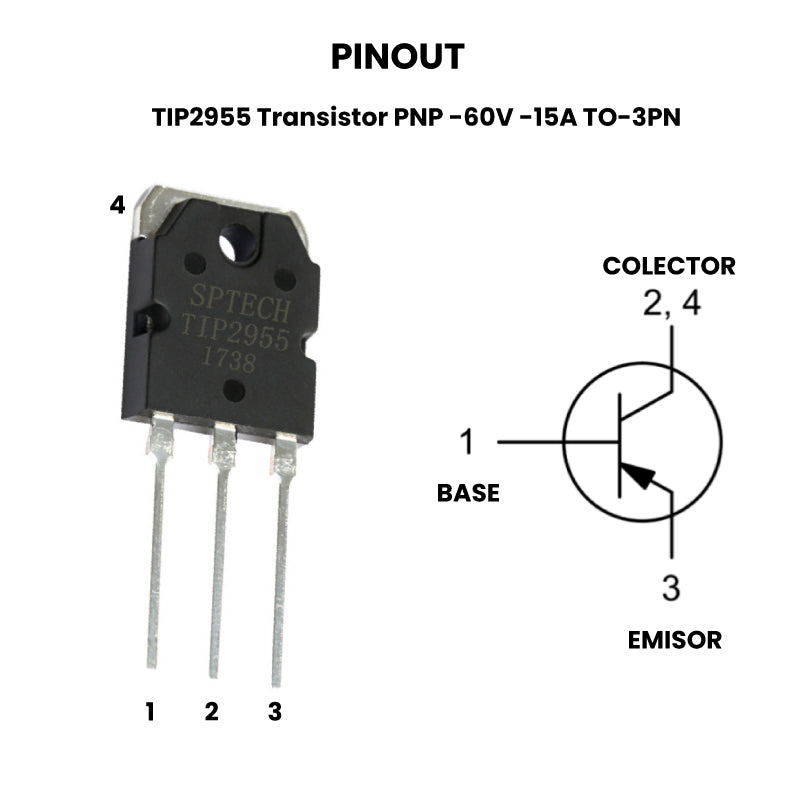

  • Polaridad del transistor: PNP
  • Voltaje colector base VCBO: 100 V
  • Voltaje de colector emisor  VCEO 60 V
  • Voltaje emisor base VEBO: 7
  • Corriente del colector DC Ic: 15 A
  • Disipación de potencia colector Pc ( Tc=25°C): 90 W
  • Frecuencia de transición ft:  2.5 MHz
  • Ganancia de corriente continua hFE: 100 hFE
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 150 °C

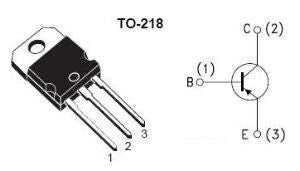

  • Encapsulado: TO-218
  • Número de pines: 3

Sustituto

NTE393  TIP36C

Documentación

Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
