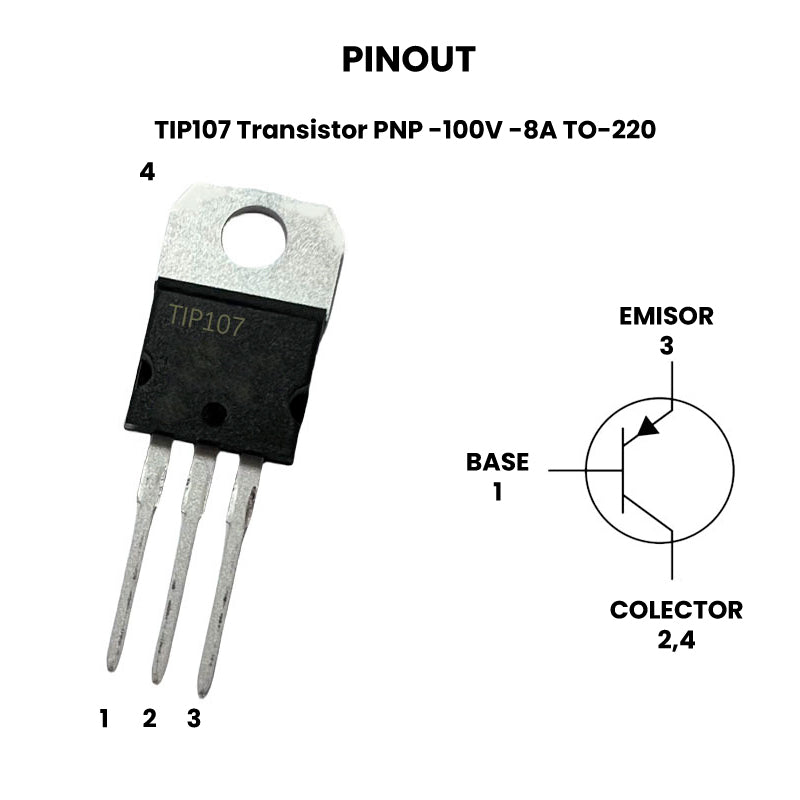

Transistor TIP107 TO220

Transistor TIP107 TO220

TRATIP107

$ 43.00 MXN Precio incluye IVA

Descripción

El TIP107 es un transistor de potencia Darlington PNP de silicio, maneja un voltaje colector-emisor de -100 y una corrientes de colector de 8A, está encapsulado en un paquete TO-220, lo que facilita su montaje y disipación de calor. Este componente incluye un diodo colector-emisor integrado que proporciona protección adicional en las aplicaciones en las que se utiliza. Su configuración Darlington le permite tener una alta ganancia de corriente, lo que significa que puede ser controlado con una corriente base muy pequeña para manejar corrientes de colector grandes.

El TIP107 se utiliza principalmente en equipos industriales lineales y de conmutación, amplificadores de audio de potencia, y convertidores DC-AC. En estas aplicaciones, se aprovechan sus características de alta capacidad de corriente y voltaje, así como su baja saturación de voltaje de colector-emisor, que permite una eficiente conmutación de energía. Además, debido a su robustez y facilidad de uso, es un componente común en diseños electrónicos que requieren control preciso de alta potencia, como en controladores de motores de baja tensión y sistemas de suministro de energía.

.
  • Diodo colector-emisor integrado anti paralelo
  • Alta ganancia de corriente DC hFE
  • Complemento  del TIP100/101/102
  • Aplicaciones: Industrial, administración de potencia, audio, procesado de señal, control de motor

Información Básica

  • Polaridad del transistor: PNP
  • Voltaje colector base VCBO: -100 V
  • Voltaje colector emisor VCEO: -100 V
  • Voltaje emisor base VEBO: -5 V
  • Corriente del colector DC Ic: -8 A
  • Disipación de potencia colector  Pc (Tc=25°C): 80 W
  • Ganancia de corriente continua hFE: 200  hFE
  • Temperatura de operación mínima: -65 °C
  • Temperatura de operación máxima: 150 °C
  • Encapsulado: TO-220
  • 3 pines

Sustituto

NTE2344  TIP105  TIP107  TIP147T

Documentación

 Nota: Se recomienda usar un disipador de calor debido a la disipación de potencia generada durante la operación.
