Transistor IRF9630 Mosfet TO220 CH-P 200 V 6.5 A

Transistor IRF9630 Mosfet TO220 CH-P 200 V 6.5 A

TRAIRF9630

$ 69.00 MXN

Precio Regular: $ 80.00
Precio incluye IVA

Descripción

El transistor IRF9630 de efecto de campo metal-óxido-semiconductor o MOSFET (en inglés Metal-oxide-semiconductor Field-effect transistor) es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales.

El IRF9630PBF es un MOSFET de potencia de canal P de tercera generación que viene con la mejor combinación de conmutación rápida, diseño de dispositivo robusto y baja resistencia ON. El paquete es universalmente preferido para niveles de disipación de potencia de aproximadamente 50W. La baja resistencia térmica del envase contribuye a su amplia aceptación en toda la industria.

  • Clasificación dV / dt dinámica
  • Facilidad de paralelismo
  • Requisitos sencillos de manejo
  • Aplicaciones: Administración de potencia, industrial, dispositivos portátiles, electrónica de consumo

Información Básica

  • Polaridad del transistor: Canal P
  • Voltaje de drenaje a fuente VDS-200 V
  • Voltaje de puerta a fuente VGS: ±20
  • Corriente continua de drenaje ID: -6.5 A
  • Resistencia entre drenaje y fuente: 800 mOhms
  • Disipación de energía Pd: 74 W
  • Temperatura de operación mínima: -55 °C
  • Temperatura de operación máxima: 150°C

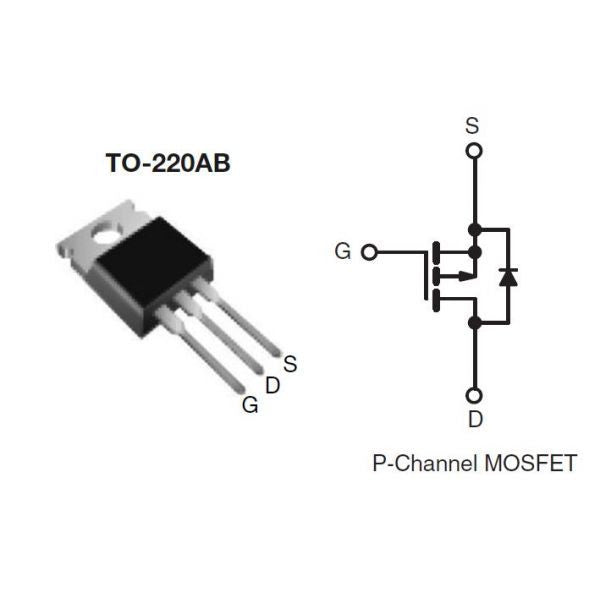

  • Encapsulado: TO220
  • Número de pines: 3

Aplicaciones

  • Fuentes de alimentación conmutadas (SMPS). Se utiliza en circuitos reguladores y fuentes de voltaje que requieren conmutación rápida y eficiente
  • Controladores de motores: Funciona como interruptor de alta velocidad en circuitos de control de motores de corriente directa (DC) o modulación por ancho de pulsos (PWM)
  • Convertidores DC-DC:  Empleado para la conversión de energía entre corriente continua, especialmente en el lado del interruptor o como protección en la topología del circuito
  • Inversores DC-AC:  Participa en la etapa de potencia de inversores para cambiar la polaridad de la corriente
  • Circuitos de puente: Adecuado para configuraciones en puente (como los puentes H) para controlar el sentido de giro o la activación de cargas

Sustituto

NTE2373    IRF9640
