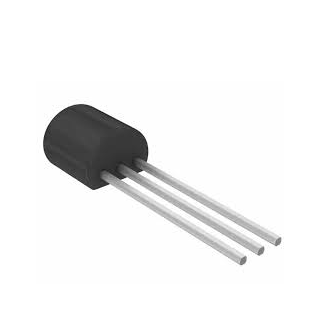

Transistor BC548C Pequeña Señal

Transistor BC548C Pequeña Señal

TRABC548C

$ 2.00 MXN Precio incluye IVA

Descripción

El BC337C es un transistor de silicio epitexial de propósito general BJT (Bipolar Junction Transistor  = Transistor de Unión Bipolar) de tipo NPN, su voltaje Colector- Emisor es de 45V a 800mA, tiene un empaquetado TO-92 Through Hole diseñado para su uso comúnmente en etapas de salida y amplificación de audio.

Los transistores BJT pueden modificar una señal eléctrica de salida (ICE) en respuesta a una de entrada (IB), funcionando de esta forma como conmutador, amplificador, rectificador u oscilador.

El BC547C se puede usar como interruptor para impedir o permitir el paso de corriente en un circuito, cuando se polariza en la región de corte se impide el paso de corriente, cuando se polariza en la región de saturación se permite el paso de la corriente, de esta manera el transistor BC547C funciona como un interruptor digital en el que solo hay dos estados lógicos 0 y 1.

  •  Baja potencia
  • Baja frecuencia
  • Complemento BC556, BC557, BC558, BC559 y BC560A
  • 30V Voltaje del colector (VCBO)
  • 6V Voltaje de base del emisor (VEBO)
  • Aplicaciones: Propósito general, conmutación, amplificador

Información Básica

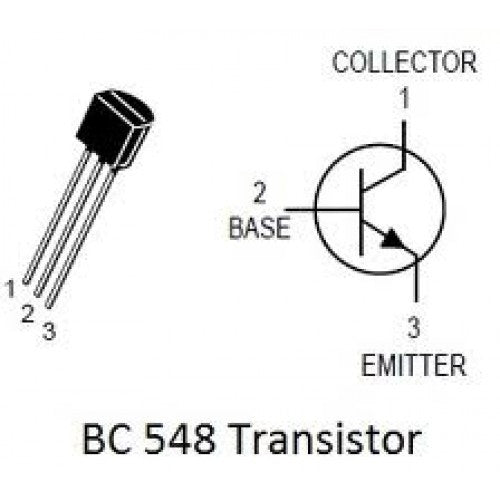

  • Polaridad del transistor: NPN
  • Voltaje colector-emisor VCEO: 30 V
  • Voltaje colector-base VCBO:  30 V
  • Voltaje emisor-base VEBO:  6 V
  • Corriente del colector DC Ic: 100 mA
  • Disipación de potencia Pc (Tc=25°C): 1.5 W
  • Transición de frecuencia ft: 300 MHz
  • Ganancia de corriente  hFE: 110 hFE
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 150°C
  • Encapsulado: TO-92
  • 3 pines
  • Modelo: CC18 +

Sustituto

NTE199  2SC732   2SC828   2SC1010   2SC1890    BC547C  BC548A  BC548C BC550C

Documentación

Datasheet
