Transistor BC547C Pequeña Señal

Transistor BC547C Pequeña Señal

TRABC547C

$ 2.00 MXN Precio incluye IVA

Descripción

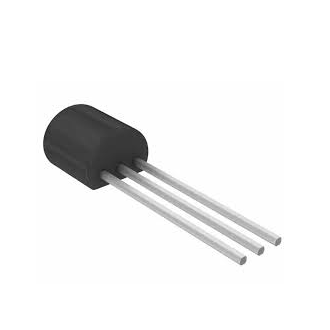

Transistor BC547C de pequeña señal es un transistor NPN de propósito general BJT (Bipolar Junction Transistor  = Transistor de Unión Bipolar)  su voltaje Colector- Emisor es de 45V a 300mA, tiene un empaquetado TO-92 Through Hole es de baja potencia y baja frecuencia, puede ser utilizado como interruptor electrónico y como amplificador de pequeñas señales.
Los transistores BJT pueden modificar una señal eléctrica de salida (ICE) en respuesta a una de entrada (IB), funcionando de esta forma como conmutador, amplificador, rectificador u oscilador.
El BC547C se puede usar como interruptor para impedir o permitir el paso de corriente en un circuito, cuando se polariza en la región de corte se impide el paso de corriente, cuando se polariza en la región de saturación se permite el paso de la corriente, de esta manera el transistor BC547C funciona como un interruptor digital en el que solo hay dos estados lógicos 0 y 1.
  • Complemento BC556, BC557, BC558
  • Alto voltaje
  • Voltaje de base del colector 50 V (VCBO)
  • Voltaje de la base del emisor 6 V (VEBO)
  • Aplicaciones: Procesado de señal, administración de potencia, dispositivos portátiles, electrónica de consumo, industrial

Información Básica

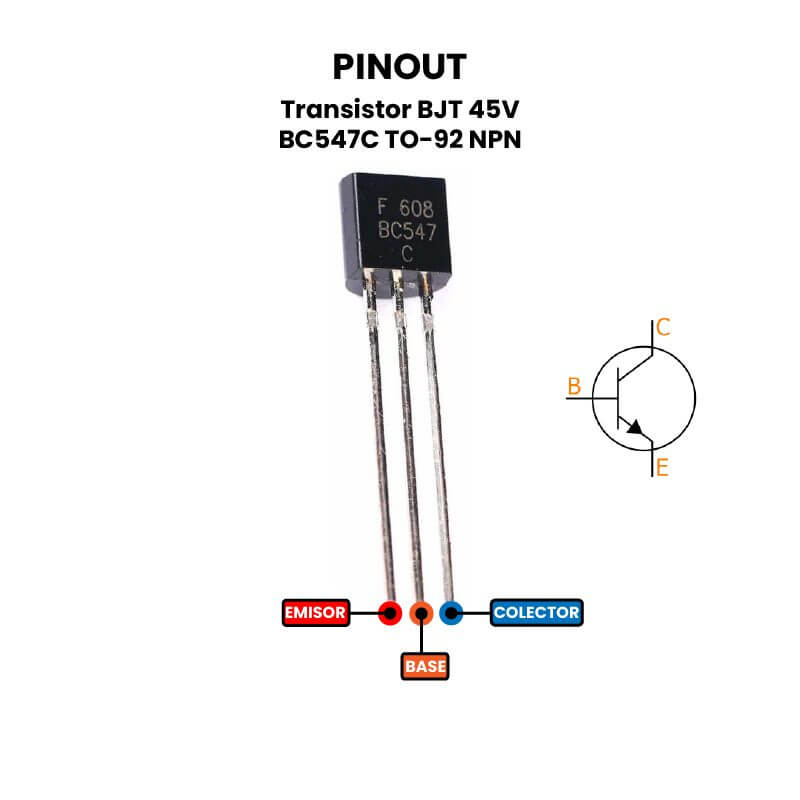

  • Polaridad del transistor: NPN
  • Voltaje colector-emisor VCEO: -50 V
  • Voltaje colector-base VCBO: -45 V
  • Voltaje emisor-base VEBO: -6 V
  • Corriente del colector DC Ic: 100 mA
  • Disipación colector Pc (Tc=25°C): 1.5 W
  • Frecuencia de transición  ft : 300 MHz
  • Ganancia de corriente continua hFE: 420 hFE
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 150 °C

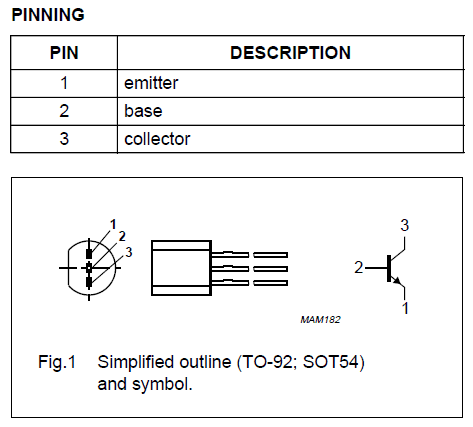

  • Encapsulado: TO-92
  • 3 pines
  • Modelo: CC17 +

Sustituto

NTE199  2SC732   2SC828   2SC1010   2SC1890    BC547C  BC548A  BC548C BC550C
