Transistor 2N7000 Mosfet Pequeña Señal CH-N 60 V 200 mA

Transistor 2N7000 Mosfet Pequeña Señal CH-N 60 V 200 mA

TRA2N7000

$ 2.00 MXN Precio incluye IVA

Descripción

El 2N7000 es un transistor de efecto de campo de modo mejorado con canal N, fabricado con la tecnología DMOS de alta densidad de celdas de Fairchild. Estos productos minimizan la resistencia en estado encendido al tiempo que brindan un rendimiento robusto, confiable y de conmutación rápida. Se pueden utilizar en la mayoría de las aplicaciones que requieren hasta 400 mA CC y pueden suministrar corrientes pulsadas de hasta 2 A. Este transistor es  especialmente adecuado para aplicaciones de baja tensión y baja corriente, como el control de servomotores pequeños, controladores de compuerta MOSFET de potencia y otras aplicaciones de conmutación.
El transistor de efecto de campo metal-óxido-semiconductor o MOSFET (en inglés Metal-oxide-semiconductor Field-effect transistor) es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales. Prácticamente la totalidad de los microprocesadores comerciales están basados en transistores MOSFET.

  • Tiempos de cambio rápidos
  • Robustez inductiva mejorada
  • Capacitancia de entrada más baja
  • Área de operación segura extendida
  • Fiabilidad mejorada a alta temperatura
  • Aplicaciones: Audio, procesado de señal

Información Básica

    • Polaridad del transistor: Canal N
    • Voltaje de drenaje a fuente VDS: 60 V
    • Voltaje de puerta a fuente VGS: ±20 V
    • Corriente continua de drenaje ID: 200 mA
    • Corriente de drenaje pulsada IDP: 1 A
    • Disipación de potencia máxima PD (Tc=25 °C): 400 mW
    • Temperatura de operación mínima: -55 °C
    • Temperatura de operación máxima: 150 °C

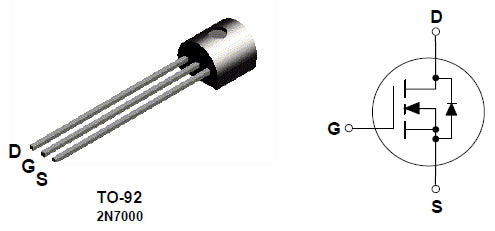

    • Encapsulado: TO-92
    • Número de pines: 3
    • Modelo: OO17 +

    Aplicaciones

    • Conmutación de señales y cargas: e utiliza como un interruptor electrónico para encender o apagar componentes de bajo consumo, como relés, zumbadores o pequeños motores
    • Control de leds y tiras led: Ideal para atenuar o encender LEDs mediante microcontroladores, ya que casi no consume corriente de la señal de control
    • Conversión de niveles lógicos: Muy usado para conectar circuitos que operan a voltajes diferentes (por ejemplo, adaptar señales de 3.3 V de un microcontrolador tipo Arduino a sensores o pantallas que funcionan a 5 V)
    • Amplificación de audio: Empleado en etapas de preamplificación y procesamiento de señales analógicas de baja potencia
    • Osciladores y temporizadores: Por su alta velocidad de conmutación, es ideal en la creación de generadores de onda y circuitos osciladores
    • Interfaces con sensores: Actúa como un búfer o etapa de aislamiento entre un sensor sensible y el resto del circuito

      Sustituto

      NTE491   BS170_D75Z
