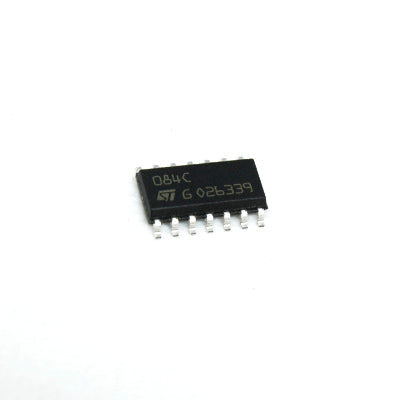

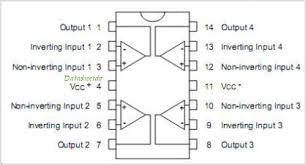

TL084CD

TL084CD

CIRTL084CD

$ 24.00 MXN Precio incluye IVA

Descripción

Circuito Integrado TL084CD diseñado para su uso como amplificador operacional con entrada JFET cuádruple que  incorpora en un circuito integrado monolítico, tanto la alta tensión de  la tecnología JFET como  la de los transistores bipolares. El dispositivo cuenta con altas tasas de coeficiente de temperatura, de baja tensión de offset, de polarización de entrada baja y desplazamiento de las corrientes. El dispositivo cuenta con protección contra ESD limitada. Se deberán cortocircuitar las terminales o colocar el dispositivo en espuma conductora durante almacenamiento o manipulación para evitar daños por descargas electrostáticas a compuertas MOS.

  • Bajo consumo de energía de 1.4mA/canal
  • Amplios rangos de voltaje en modo común y diferencial
  • Ancho de banda de 3 MHz con ganancia unitaria
  • Alta velocidad de respuesta de 13V/µs
  • Rango de voltaje de suministro entre 7V y 36V
  • Baja corriente de polarización de entrada de 30pA
  • Baja corriente de compensación de entrada de 5pA
  • Protección contra cortocircuitos en salida
  • Etapa de entrada JFET de alta impedancia de entrada
  • Temperatura de funcionamiento entre 0°C y 70°C
  • Aplicaciones: Procesado de señal, electrónica de consumo, dispositivos portátiles

Especificaciones

  • Tipo de amplificador operacional: Baja potencia
  • Número de amplificadores: 4
  • Suministro de voltaje mínimo: 7 V
  • Suministro de voltaje máximo: 36 V
  • Velocidad de respuesta: 13 V /μs
  • Ancho de banda: 3 MHz
  • Temperatura mínima de funcionamiento: 0 ° C
  • Temperatura máxima de funcionamiento: 70°C
  • Encapsulado: SOIC
  • Número de pines: 14

Usos

  • Preamplificadores y procesamiento de audio: Ideal para mezcladores y amplificadores debido a su bajo ruido y alta fidelidad
  • Filtros activos: Diseñado para configuraciones de filtros pasa altos, pasa bajos y pasa banda
  • Seguidores de tensión (Buffers): Utilizado para acoplar etapas de alta impedancia a etapas de baja impedancia
  • Comparadores de voltaje: A pesar de ser lineal, funciona en circuitos de comparación y conversores análogo-digital
  • Instrumentación: Utilizado en circuitos que requieren gran estabilidad y alto rendimiento analógico

Aplicaciones

  • Amplificador inversor y no inversor
  • Derivador e integrador
  • Amplificador sumador y restador
  • Multiplicador y mezclador
  • Amplificador de instrumentación
  • Filtro activo pasa altas, pasa bajos y pasa banda
  • Amplificador de transductancia
  • Fuente de voltaje de referencia
  • Amplificador comparador
  • Fuente de corriente
  • Amplificador detector de ventana
  • Filtro rechaza banda
  • Amplificador diferencial
  • Filtros Butterworth
  • Amplificador algorítmico
  • Filtros Chebyshev
  • Amplificador multiplicador y divisor

Sustituto

NTE859SM
