Inicio » Semiconductores
» TDA7294V

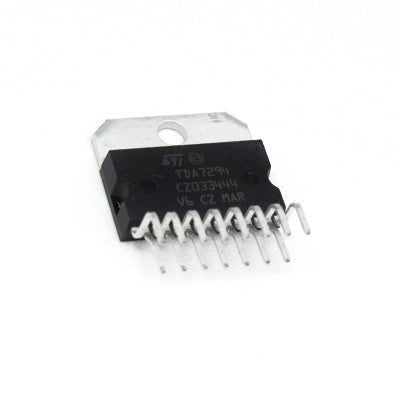

TDA7294V

TDA7294V

CIRTDA7294V

$ 195.00 MXN Precio incluye IVA

Descripción

El TDA7294V es un amplificador de audio DMOS diseñado para su uso como amplificador de clase AB de audio en aplicaciones de campo Hi-Fi. Es capaz de suministrar la potencia máxima en ambas cargas 4ohm y 8ohm incluso en presencia de regulación del suministro pobres con el rechazo de la tensión del sistema. El incorporada en la función de silencio con un retardo de encendido simplifica la operación a distancia evitando la conmutación de encendido y apagado ruidos. Circuito exhaustivo  de supresión de pop, silenciamiento, protección térmica y contra cortocircuitos, modo de espera.

  • Alta capacidad de corriente de salida
  • Rango de voltaje de operación muy alto desde ± 10 hasta ± 40V
  • Alto poder de salida hasta 100W (energía de la música)
  • Corriente de polarización de entrada de 500nA
  • Velocidad de rotación de 10V / μs
  • Corriente quieta de 30mA
  • Rango de respuesta de frecuencia (-3dB) de 20Hz a 20KHz
  • Protección contra cortocircuitos y parada térmica
  • Muy bajo ruido y distorsión
  • Rango de temperatura ambiente de funcionamiento de 0 ° C a 70 ° C
  • Aplicaciones: Procesado de señal, audio, electrónica de consumo, dispositivos portátiles

Especificaciones

  • Clase de amplificador: AB
  • Número de canales: 1 Canal mono
  • Tensión de alimentación mínima: ±10 V
  • Tensión de alimentación máxima: 40 V
  • Potencia de salida: 100 W
  • Impedancia de carga: 4 ohm
  • Máxima potencia de salida x canales según carga: 100 W x 1 a 8 Ohm
  • Temperatura de operación mínima:  0°C
  • Temperatura de operación máxima:  70°C

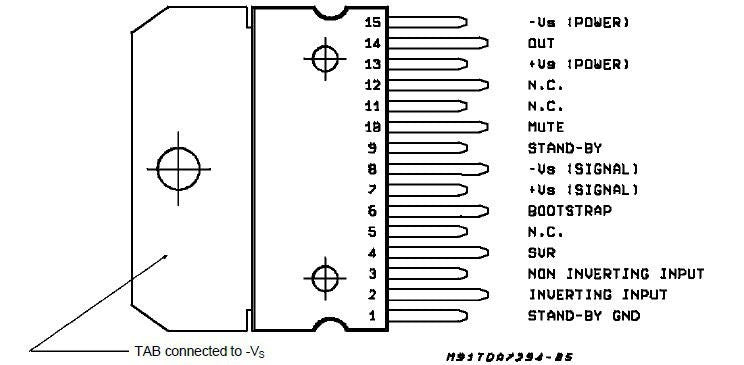

  • Encapsulado: SIP
  • Número de pines: 15

Aplicaciones

  • Sistemas de sonido domésticos: Reemplazo o diseño de etapas de potencia en torres de sonido y amplificadores hifi
  • Altavoces autoamplificados: Ideal para bafles activos o monitores de estudio que requieren potencia y baja distorsión
  • Televisores de alta gama: Etapas de salida de audio para pantallas grandes con exigencias acústicas superiores
  • Amplificadores para instrumentos o subwoofers: Configurable en modo puente (BTL) para entregar mayor potencia a bocinas de 8Ω o 16Ω

Sustituto

NTE7165  TDA7296
