Optoacoplador TLP785 (GRL,F) Salida Transistor

Optoacoplador TLP785 (GRL,F) Salida Transistor

OPTTLP785

$ 15.00 MXN

Precio Regular: $ 20.00
Precio incluye IVA

Descripción

El TLP785 (GRL,F) de Toshiba es un fotoacoplador de agujeros pasantes en un paquete DIP de 4 pines que consiste en un fototransistor de silicio acoplado ópticamente a un diodo emisor de infrarrojos de arseniuro de galio. Este dispositivo es adecuado para equipos de oficina, electrodomésticos, relés de estado sólido, fuentes de alimentación conmutadas, varios controladores y transmisión de señal entre diferentes circuitos de voltaje.
Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.

  • Voltaje del emisor del colector de 80V (min)
  • Cociente de transferencia actual del 50%
  • Tensión mínima de aislamiento de 5000 Vrms
  • Un canal solo
  • Aplicaciones: Comunicaciones y red, administración de potencia, industrial

Especificaciones

  • Tipo de salida: Fototransistor NPN
  • Número de canales: 1
  • Corriente directa If: 16 mA
  • Voltaje colector-emisor máximo: 80 V
  • Corriente de colector máxima: 10 mA
  • Voltaje de aislamiento Vrms: 5000 V
  • Voltaje de saturación colector-emisor máximo: 0.4 V
  • Tensión directa Vf: 1.3 V
  • Tensión inversa Vr: 5 V
  • Disipación de potencia Pd: 240 mW
  • Factor de transferencia de corriente: 100 % a  600 %
  • Tiempo de caída: 3 us
  • Tiempo de subida: 2 us
  • Temperatura de operación mínima: - 55 °C
  • Temperatura de operación máxima: 110 °C

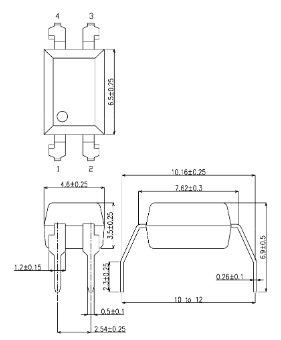

  • Encapsulado: DIP
  • Número de pines: 4

Sustituto

No Aplica
