$ 6.00 MXN Precio incluye IVA

Descripción

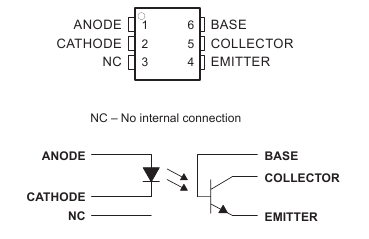

El 4N35 es un optoacoplador de salida de fototransistor de 6 pines de 1 canal con conexión de base. El optoacoplador consiste en un LED infrarrojo de arseniuro de galio y un fototransistor NPN de silicio.
Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.



  • Interfaces con familias lógicas comunes
  • Relación de transferencia de corriente mínima de 100%
  • Tensión de prueba de aislamiento de 5000 Vrms
  • Corriente directa de 50mA
  • Un canal solo
  • Rango de temperatura de funcionamiento de -55 ° C a 100 ° C
  • Aplicaciones: Procesado de señal, administración de potencia, comunicaciones y red

Especificaciones

  • Tipo salida optoacoplador: Transistor
  • Número de canales: 1
  • Tensión de aislamiento: 5.3 kV
  • Corriente directa máxima IF: 50 mA
  • Voltaje de colector emisor V(br) ceo: 80 V
  • CTR mínimo:  100 %
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 100°C
  • Encapsulado: DIP
  • Número de pines: 6
  • Modelo: 4N35 +

Sustituto

NTE3041  4N36   4N37   H11A1  CNY17-1   CNY17-2   CNY17-3
