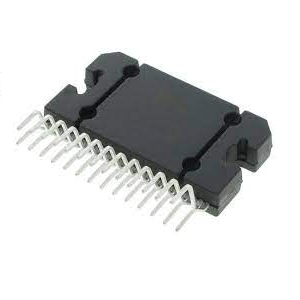

TDA7561

TDA7561

CIRTDA7561

$ 295.00 MXN Precio incluye IVA

Descripción

El TDA7561 es un puente cuádruple con tecnología BCD tipo de amplificador de radio de coche en paquete Flexiwatt25 especialmente diseñado para aplicaciones de radio de coche. Gracias a la etapa de salida DMOS, el TDA7561 tiene una distorsión muy baja que permite una clara y potente sonido. Este dispositivo está equipado con un diagnóstico completo matriz que comunica el estado de cada altavoz a través del bus I2C. controlar la configuración y el comportamiento del dispositivo por medio del bus I2C hace TDA7561 una máquina muy flexible.



  • Tecnología Multipower BCD
  • salida de potencia DMOS
  • Capacidad de potencia de salida alta 4 x 25 W / 4  @ 14,4 V, 1 kHz, 10% de distorsión armónica total, 4 x 35 W EIAJ
  • Potencia de salida máxima 4 x 60 W / 2
  • Conducción de bus I2C completa: - Apoyar - Juego suave / mudo delantero / trasero independiente - Ganancia seleccionable 26 dB-12 dB (para bajo nivel de ruido función de salida de línea) - Diagnóstico digital de bus I 2C
  • Protección total contra fallas
  • Detección de compensación de CC
  • Cuatro protecciones independientes contra cortocircuitos
  • Detector de recorte
  • protección ESD

Especificaciones

  • Voltaje de operación: 18 V
  • Suministro de voltaje DC: 28 V
  • Tensión de alimentación pico (para t = 50 ms): 50 V
  • Voltaje del pin CK: 6 V
  • Voltaje del pin de datos: 6 V
  • Corriente de pico de salida (no repetitiva t = 100 ms): 8 A
  • Corriente de pico de salida (repetitiva f> 10 Hz): 6 A
  • Disipación de potencia Tcase = 70 ° C: 85 W
  • Temperatura de operación mínima:  -55°C
  • Temperatura de operación máxima:  150°C
  • Encapsulado: SIP
  • Número de pines: 25

Sustituto

No aplica
