L7812CV

L7812CV

CIRL7812CV

$ 9.00 MXN Precio incluye IVA

Descripción

El circuito Integrado L7812CV diseñado para su uso como regulador de voltaje lineal positivo que utiliza la limitación de corriente, cierre térmico interno hacia abajo y la protección de zonas seguras de funcionamiento. Sirve para suministrar voltaje constante de 12V a partir de un voltaje de entrada mayor que puede ser mínimo 14V a máximo 35V, recomendable ingresar voltaje de entrada ≤19V DC. Ideal para utilizarlo en proyectos y prácticas de electrónica. El circuito se puede integrar en placas de pruebas como protoboards, placas PCBs, fenólicas así como tener el repuesto ideal si se ha dañado tu regulador de voltaje.
Si se proporciona una adecuada disipación de calor, se puede entregar más corriente de salida 1A. Aunque está diseñado principalmente como un regulador de tensión fija, este dispositivo se puede utilizar con componentes externos para obtener tensiones y corrientes ajustable.



  • No se requieren componentes externos
  • Protección contra sobrecarga térmica interna
  • Limitación de corriente de cortocircuito interna
  • Compensación de área segura del transistor de salida
  • Tensión de salida ofrecida en 1,5, 2 y 4% de tolerancia
  • Aplicaciones: Control de motor, administración de potencia, industrial

Especificaciones

  • Tipo de circuito: Regulador de voltaje
  • Tipo de Salida: Fija
  • Polaridad: Positivo
  • Voltaje nominal de entrada fija: 12 V
  • Voltaje de entrada mínimo: 19 V
  • Voltaje de entrada máximo: 35 V
  • Corriente de salida: 1 A
  • Temperatura de funcionamiento mínima: 0 ° C
  • Temperatura de funcionamiento máxima: 125 ° C
  • Encapsulado: TO-220
  • Número de pines: 3
  • Modelo: EE4 +
  • Modelo: 870-509

Aplicaciones

  • Fuentes de alimentación regulada (AC-DC): Es el uso más común convirtiendo voltajes variables (rectificados) en una salida de 12 V estable y constante
  • Regulación local en tarjetas: Se utiliza para eliminar  el ruido y caídas de voltaje de una fuente de alimentación central, regulando el voltaje directamente en la placa donde se necesita 12 V
  • Alimentación de circuitos electrónicos: Perfecto para alimentar circuitos digitales, microcontroladores (con etapas de potencia), sensores y componentes lógicos que funcionan a 12 V
  • Sistemas de audio: Se usa en preamplificadores y equipos de audio de 12v, para garantizar una alimentación limpia y sin ruido (bajo rizado)
  • Motores y relés de 12 V: Ideal para controlar motores de CC pequeños, servomotores y bobinas de relés de 12 V
  • Cargadores y electrónica de consumo como juguetes y pequeños electrodomésticos que manejen 12 V

Sustituto

 NTE966   MC7812CTG

Documentación

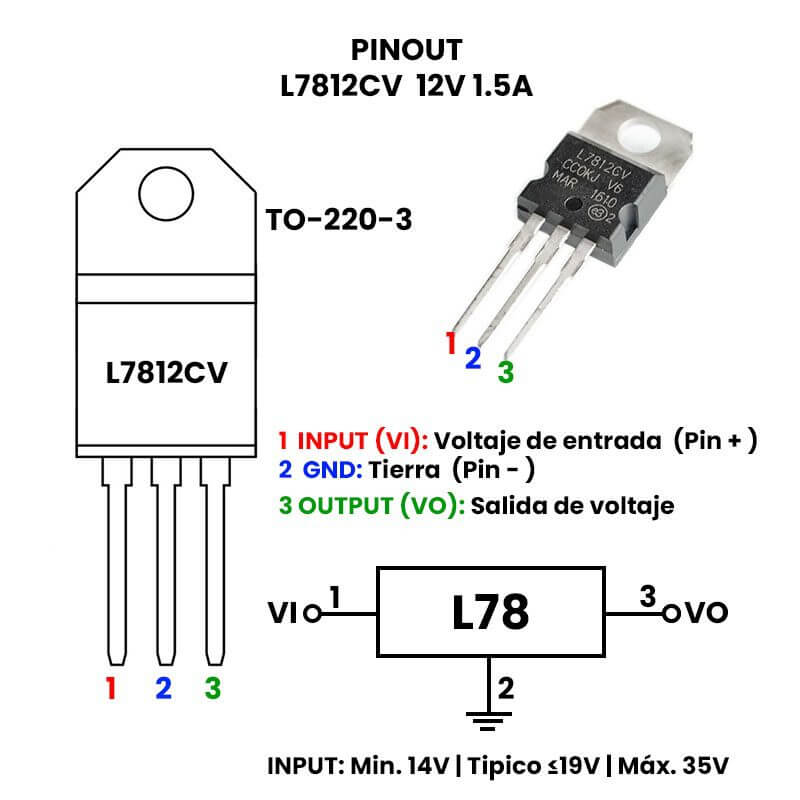

Pines

  1. Voltaje de entrada INTPUT
  2. Tierra GND
  3. Voltaje de salida OUTPUT

Nota:  Se requiere un disipador de calor (heatsink) si la diferencia entre la entrada y salida es alta, ya que el exceso de energía se disipa como calor
