74LS380 TTL Registro Multifunción Sincrónico de 8 Bits con 4 Entrdas de Control

74LS380 TTL Registro Multifunción Sincrónico de 8 Bits con 4 Entrdas de Control

CIT74LS380

$ 25.00 MXN

Precio Regular: $ 35.00
Precio incluye IVA

Descripción

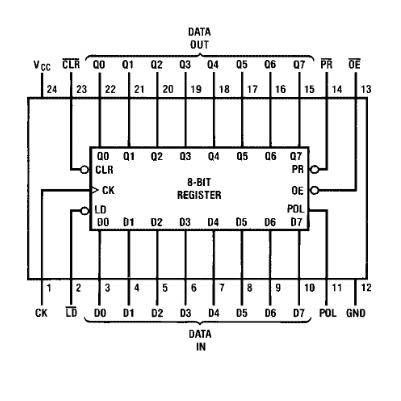

Circuito Integrado TTL 74LS380. Registro multifunción sincrónico de 8 Bits. Cuenta con cuatro entradas de control (LD, POL, CLR, PR) que se producen sincrónicamente en el borde de subida del reloj (CK). El LS380 combina las características de la LS374, LS377, LS273 y LS534 en un único paquete de 300 milésimas de pulgada de ancho. La operación de carga aplica los insumos (D7 ± D0) en el registro de salida (Q7 ± Q0), cuando POL es alta, o carga el elogio de las entradas cuando POL es baja. La operación CLEAR reinicia el registro de salida a todos los puntos bajos. Los presets de operación PRESET el registro de salida a todos los máximos históricos. La operación de retención mantiene el valor anterior independientemente de las transiciones de reloj. Anulaciones CLEAR PRESET PRESET DE CARGA, anulaciones y sustituciones CARGA EN ESPERA.

  • Bus estructurado
  • Reduce espacio
  • Salida de 3 estados
  • Entradas de baja PNP actuales reducen la carga

Especificaciones

  • Familia: LS
  • Tensión de alimentación mínima: 4.75 V
  • Tensión de alimentación máxima: 5.25 V
  • Temperatura de funcionamiento mínima: 0°C
  • Temperatura de funcionamiento máxima:70°C
  • Encapsulado: DIP
  • 24 pines

Aplicaciones

  • Retención de datos (Latching): Almacena de forma temporal los bytes que viajan a través de buses de microprocesadores o microcontroladores antes de ser procesados o mostrados en un periférico
  • Control de paridad: Al permitir modificar el pin POL, puede cambiar los datos de lógica directa a lógica invertida (complemento a 1) sobre la marcha, facilitando la comunicación entre sistemas con lógicas opuestas
  • Registro de Estado (Status Register): Se utiliza para almacenar bits de banderas (flags) modificados por operaciones matemáticas
  • Registro de instrucción temporal: Almacena los códigos de operación que ingresan sincrónicamente con el ciclo de reloj del sistema
  • Aislamiento de etapas: Al contar con salidas de tres estados (3-state), permite conectar o desconectar un bloque del circuito del bus principal de datos de forma dinámica
  • Pipeling o Segmentación: Funciona para retener los resultados de una etapa lógica antes de que pasen a la siguiente en un diseño estructurado por ciclos de reloj
  • Automatización y control industrial: Retiene los estados de sensores o configuraciones de periféricos de manera síncrona, evitando fallas por ruido eléctrico gracias a que las operaciones se ejecutan estrictamente en el flanco de subida del reloj

Sustituto

DM54LS380  74LS380
