74LS390 TTL Contador de Década Doble 4 Bits

74LS390 TTL Contador de Década Doble 4 Bits

CIT74LS390

$ 38.00 MXN

Precio Regular: $ 55.00
Precio incluye IVA

Descripción

El SN74LS390N es un contador de décadas dual de 4 bits que contiene ocho flip-flops maestro-esclavo y un gating adicional para implementar dos contadores individuales de cuatro bits. Incorpora un contador dual de división por dos y de división por cinco, que se puede usar para implementar longitudes de ciclo iguales a cualquier múltiplo entero y / o acumulativo de 2 y / o 5 hasta la división por 100. Cuando se conecta como un contador bi-quinario, el circuito separado de división por dos se puede usar para proporcionar simetría (una onda cuadrada) en la etapa de salida final. Comprende dos contadores binarios de cuatro bits independientes, cada uno con una entrada clara y una entrada de reloj. Se pueden implementar contadores binarios de N bits con cada paquete que proporciona la capacidad de dividir por 256. Tiene salidas paralelas desde cada etapa del contador, de modo que cualquier submúltiplo de la frecuencia de conteo de entrada está disponible para las señales de temporización del sistema.

  • Borrado directo para cada contador de 4 bits
  • Las salidas reguladas reducen la posibilidad de conmutación del colector
  • Aplicaciones: Defensa militar y aeroespacial

Especificaciones

  • Familia: LS
  • Tipo de contador: Década
  • Frecuencia del reloj:  35 MHz
  • Conteo máximo: 10
  • Tensión de alimentación mínima: 4.75 V
  • Tensión de alimentación máxima: 5.25 V
  • Temperatura de funcionamiento mínima: 0°C
  • Temperatura de funcionamiento máxima:70°C
  • Encapsulado: DIP

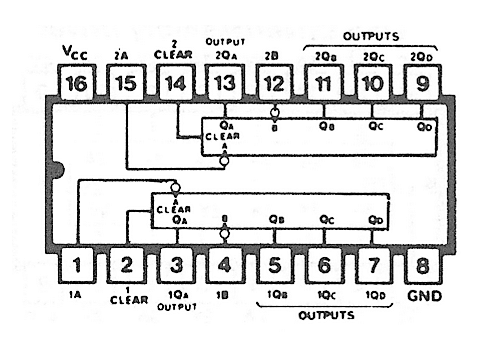

  • 16 pines

Aplicaciones

  • Contadores digitales: Sirve para armas sistemas que muestran cantidades en pantallas (como displays de 7 segmentos
  • División de frecuencia:  Funciona como un divisor de reloj ajustable para reducir la velocidad de una señal de entrada y adaptarla a otras partes del circuito
  • Generación de secuencia: Permite crear patrones de conteo repetitivos o retardos de tiempo controlados en sistemas digitales
  • Control y temporización:  Se emplea en relojes, temporizadores y equipos de medición de frecuencia o eventos
  • Expansión de capacidad: Gracias a su salida de acarreo (C_out), se pueden conectar varios integrados en cadena para contar números más grandes

Sustituto

NTE74390  NTE74HC390   NTE74LS390   DM74LS390
