74LS85 TTL Comparador de Magnitud 4-Bits

74LS85 TTL Comparador de Magnitud 4-Bits

CIT74LS85

$ 19.00 MXN Precio incluye IVA

Descripción

Circuito Integrado TTL 74LS85, comparador de magnitud de 4-Bits que realiza comparación de códigos binarios rectos y  códigos BCD (8-4-2-1).
Se toman tres decisiones completamente descodificadas sobre dos palabras de 4 bits (A, B) y están disponibles externamente en tres salidas. Este dispositivo es totalmente expandible a cualquier cantidad de bits sin puertas externas. Las palabras de mayor longitud se pueden comparar conectando comparadores en cascada. Las salidas A> B, A <B y A = B de una etapa que maneja bits menos significativos se conectan a las correspondientes A> B, A <B y A = B entradas de la etapa siguiente que manejan bits más significativos. La etapa que maneja los bits menos significativos debe tener un voltaje de alto nivel aplicado a la entrada A = B. Las rutas en cascada del S85 se implementan con solo un retardo de dos puertas para reducir los tiempos generales de comparación para palabras largas. Un método alternativo de conexión en cascada que reduce aún más el tiempo de comparación se muestra en los datos de aplicación típicos.
El SN74LS85N compara bits Si son iguales, pasa a los siguientes bits hasta encontrar una diferencia, Al comparar, solo una de las tres salidas será alta  a la vez, gracias a su lógica interna, las salidas son mutuamente excluyentes. Esto garantiza que nunca habrá dos estados activos al mismo tiempo, evitando errores de interpretación en el sistema digital.
El propósito principal del SN74LS85N es comparar números binarios de 4 bits cada uno para determinar si el primero es mayor, menor o igual al segundo, a través de tres salidas activas, cuenta con entradas que permiten conectar varios circuitos SN74LS85N en cascada, para comparar números de 8, 12 y 16 bits.

  • Capacidad de cascada
  • Funciona con lógica TTL
  • Además de código binario directo, puede comparar códigos BCD (Decimal codificado en binario)
  • Aplicaciones: Industrial

Especificaciones

  • Familia: LS
  • Tipo de comparador: Magnitud
  • Número de canales: 4
  • Número de puntas: 4 bits
  • Tensión de alimentación mínima: 4.75 V
  • Tensión de alimentación máxima:  5.25 V
  • Temperatura de trabajo mínima: 0°C
  • Temperatura de trabajo máxima: 70°C

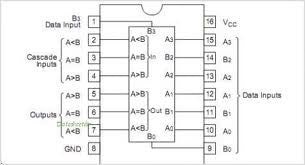

  • Encapsulado: DIP
  • 16 pines
  • Modelo: DD15 +

Aplicaciones

Se utiliza frecuentemente en el diseño de sistemas digitales donde se requiere la toma de decisiones basada en valores numéricos, tales como:
  • Sistemas de control industrial
  • Unidades de procesamiento en computadoras básicas
  • Dispositivos de medición y comparación de datos en tiempo real

Funcionamiento básico

El dispositivo compara las dos entradas de 4 bits y activa una de sus tres salidas exclusivas según el resultado:
  • A>B: Se activa si el valor binario de A es mayor que el de B
  • A<B: Se activa si el valor binario de A es menor que el de B
  • A=B: Se activa si ambos valores son exactamente iguales

Sustituto

NTE7485  NTE74LS85   NTE74S85
