Sensor de Proximidad Infrarojo E18-D80NK

Sensor de Proximidad Infrarojo E18-D80NK

ROB0772

$ 75.00 MXN Precio incluye IVA

Descripción

El sensor de proximidad E18-D80NK  fotoeléctrico te permite detectar objetos a distancia en un rango de 3 cm a máximo 80 cm sin necesidad de contacto, para lograr esto, el sensor emite un haz de luz infrarroja que al impactar sobre un objeto es reflejado, este reflejo es detectado por el sensor fotoeléctrico y se emite una señal de detección. El sensor no emite una señal con la distancia, únicamente muestra estados ON/OFF. Posee un buen rango de detección, que puede ser regulado mediante un potenciómetro dentro del mismo sensor. Además posee un LED que se activa cuando el sensor detecta un objeto, lo que nos permite calibrar y comprobar el buen funcionamiento del sensor.

El sensor es utilizado ampliamente en 2 campos: la robótica móvil y la automatización industrial. En robótica móvil permite detectar obstáculos a distancia y así evitar choques o buscar una nueva ruta. En automatización se utiliza para el conteo de piezas en bandas transportadoras, puede detectar materiales como: cartón, vidrio,  metal,  madera. Se recomienda un espaciado de al menos 3 cm entre objeto y objeto para evitar perder cuentas.

  • Rango de detección ajustable
  • Sensor fotoeléctrico infrarrojo
  • Detecta materiales como: cartón, vidrio, metal, madera
  • Aplicaciones: Detección de distancia u obstáculos



Especificaciones

  • Tipo de sensor: Proximidad infrarrojo
  • Tipo de salida: Digital
  • Tipo polaridad salida: NPN (Normalmente abierto)
  • Voltaje de alimentación: 5 V
  • Corriente de trabajo mínima: 25 mA
  • Corriente de trabajo máxima (carga): 100 mA
  • Rango de detección mínima: 3 cm (ajustable)
  • Rango de detección máxima: 80 cm (ajustable)
  • Tiempo de respuesta; <2ms
  • Tipo emisor de luz: LED infrarrojo
  • Material de la carcasa: plástico
  • Número de cables: 3
  • Distribución de cables:
    • Cable rojo: +5 V
    • Cable negro: GND o tierra
    • Cable amarillo: Señal
  • Temperatura de trabajo mínima: -25 °C
  • Temperatura de trabajo máxima: 70 °C
  • Largo del cable: 50cm
  • Dimensiones:
    • Diámetro: 17 mm
    • Largo: 45 mm
  • Material: Plástico
  • Color del cable: Negro
  • Color: Amarillo
  • Modelo: E18-D80NK
  • Modelo: E10 +
  • Modelo: OKY3277

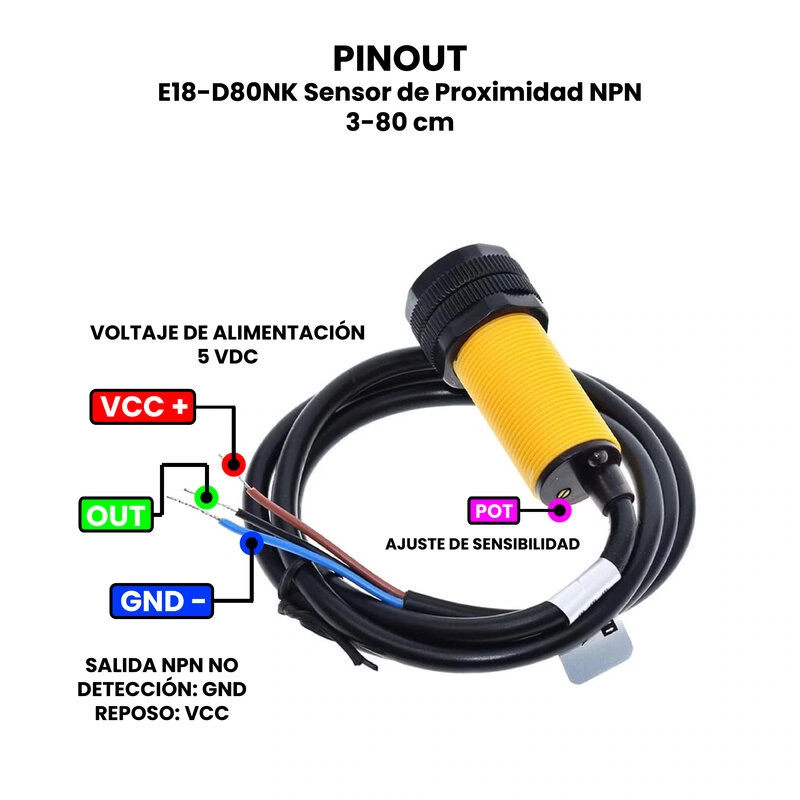

Pines

  • Cable Marrón: +5V DC (VCC)
  • Cable Azul: GND
  • Cable Negro: Salida NPN NO (Detección: GND, Reposo: VCC)

Documentación

Nota: Cuenta con la opción de conectar un LED con resistencia de 330 Ω entre VCC y OUT para ver visualmente la detección. La salida NPN es colector abierto: cuando detecta un objeto, OUT se conecta a GND, y sin objeto está HIGH mediante pull-up
