Relevador 5 V 10 A 1 Polo 2 Tiros

Relevador 5 V 10 A 1 Polo 2 Tiros

SWI0392

$ 14.00 MXN Precio incluye IVA

Descripción

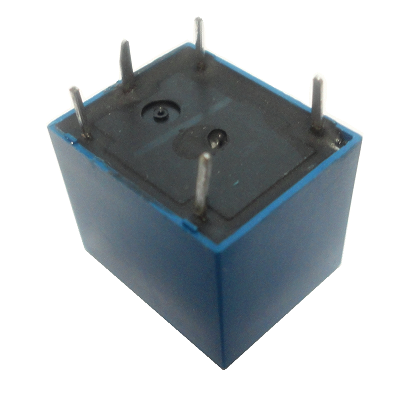

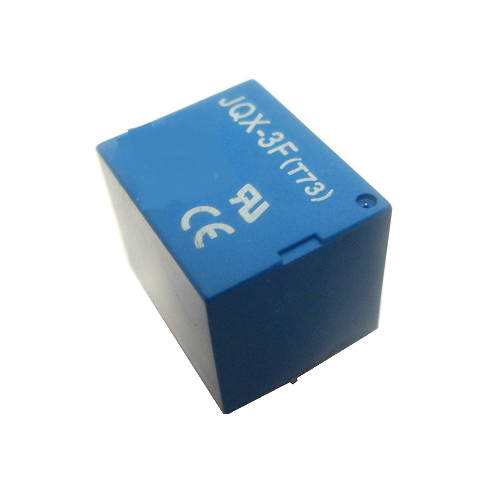

El relevador de 5 V de DC cuenta con una bobina interna y 5 pines de los cuales 2 son para la activación de la bobina, común (COM), contacto normalmente abierto (NA o NO) y contacto normalmente cerrado (NC). Estos relevadores permite controlar dispositivos que trabajen máximo a 250 V/10 A, 125 V/10 A AC y 30 V/10 A DC por medio de una señal de control de 5V, ideales para implementarlos en placas de circuito impreso PCB o tener el reemplazo para reparar tu módulo o proyecto electrónico.

Un relevador, también conocido como relé o relay, es un interruptor cuyo control corre por cuenta de un circuito eléctrico. a través de una bobina y un electroimán incide sobre diversos contactos para la apertura o el cierre de otros circuitos, que funcionan de manera independiente. Lo que hace la bobina es crear un campo magnético que lleva los contactos a establecer una conexión. El electroimán, por su parte, permite el cierre de los contactos. De esta forma, el relevador actúa como un interruptor que puede fomentar el paso de la corriente eléctrica o su interrupción.

Los relevadores, en definitiva, permiten desarrollar una conmutación a distancia, controlando altas tensiones con un bajo voltaje en retorno. También sirven para interrumpir la alimentación de corriente alterna. Los automóviles y las centrales telefónicas, por ejemplo, cuentan con relevadores.

  • Fabricado en plástico sellado con resina epóxica
  • Terminales para soldar
  • Peso ligero
  • Material de calidad
  • Aplicaciones: Automoción, administración de potencia, industrial,  comunicaciones y red, electrónica de consumo



Especificaciones

  • Serie: JQX
  • Tipo: Propósito general
  • Tipo de bobina: Sin enclavamiento
  • Configuración de contacto: SPDT (1 polo, 2 tiros)
  • Tensión de bobina: 5 V  CC21
  • Corriente de contacto: 12 A
  • Voltaje de contacto VAC: 220 V  / 12 A
  • Voltaje de contacto VDC: 30 V / 12 A
  • Temperatura de funcionamiento mínima: -25°C
  • Temperatura de funcionamiento máxima: 70°C
  • Dimensiones: 18.8 mm X 15 mm X 15.4 mm
  • Tipo montaje: Para soldar
  • Tipo terminales: Para soldrar
  • Material: Plástico sellado con resina epóxica
  • Color: Azul
  • Número de pines: 5
  • Modelo: CC21+
  • Modelo: JQX-3F
  • Modelo: RAS-0510
  • Modelo: 803-676

Funcionamiento

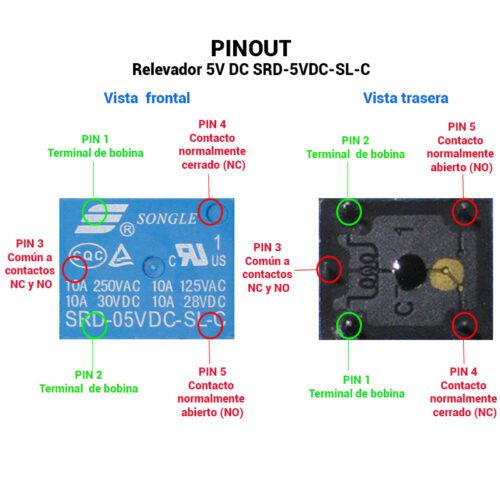

  • Circuito de control (Bobina 5 V): Se conecta a los pines de un microcontrolador (Arduino, ESP32, Raspberry Pi). Cuando la placa manda 5 V, la bobina se energiza y crea un campo magnético
  • Circuito de carga (Potencia de 10 A): Al activarse el campo magnético, el interruptor interno se mueve entre los 2 tiros (de ahí su nombre, double throw

                    Comúm (COM): Por donde entra la energía que quieres controlar

                    Normalmente cerrado (NC): Conectado al COM mientras no actives el relé

                    Normalmente abierto (NO): Se conecta al COM solo cuando mandas la señal de 5 V, encendiendo el dispositivo

Aplicaciones

  • Automatización y domótica: Ideal para proyectos con plataformas de desarrollo como Arduino para encender o apagar a distancia electrodomésticos, ventiladores, lámparas y cerraduras inteligentes
  • Robótica y motores: Permite invertir el sentido de giro de un motor de corriente directa (CD) o controlar el encendido/apagado de bombas de agua y actuadores lineales
  • Sistemas de seguridad: Utilizado en alarmas, sirenas o luces estroboscópicas que se activan mediante sensores de movimiento o proximidad
  • Control industrial: Conmutación de cargas resistivas e inductivas, control de contactores, sistemas HVAC y reguladores de voltaje
  • Telecomunicaciones y audio: Para conmutar señales de radiofrecuencia o enrutamiento de señales en tableros de control complejos

Documentación

Wikipedia

Nota: El color y la marca pueden variar
