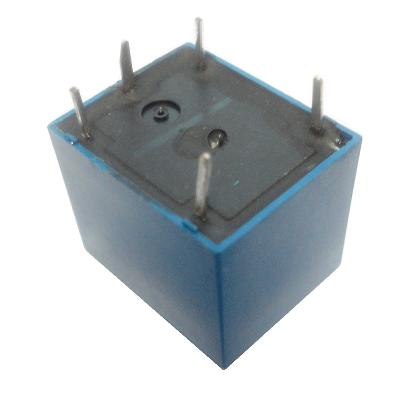

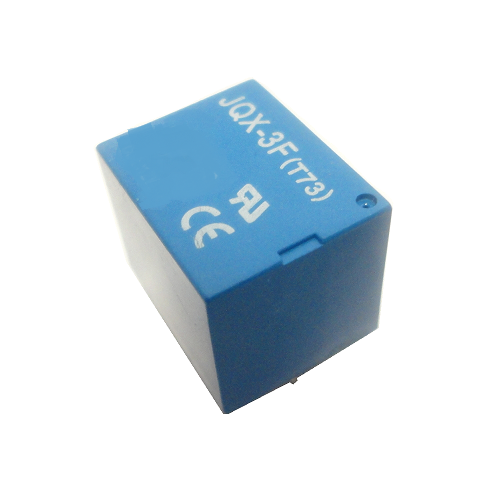

Relevador 24 V 12 A 1 Polo 2 Tiros JQX-3F SH-24VCD
SWI0386
Descripción
Un relevador, también conocido como relé o relay, es un interruptor cuyo control corre por cuenta de un circuito eléctrico. a través de una bobina y un electroimán incide sobre diversos contactos para la apertura o el cierre de otros circuitos, que funcionan de manera independiente. Lo que hace la bobina es crear un campo magnético que lleva los contactos a establecer una conexión. El electroimán, por su parte, permite el cierre de los contactos. De esta forma, el relevador actúa como un interruptor que puede fomentar el paso de la corriente eléctrica o su interrupción.
Los relevadores, en definitiva, permiten desarrollar una conmutación a distancia, controlando altas tensiones con un bajo voltaje en retorno. También sirven para interrumpir la alimentación de corriente alterna. Los automóviles y las centrales telefónicas, por ejemplo, cuentan con relevadores.
- Fabricado en plástico sellado con resina epóxica
- Terminales soldables
-
Aplicaciones: Industrial, administración de potencia, automatización y control de procesos, electrónica de consumo
Especificaciones
- Serie: JQX
- Tipo: Propósito general
-
Tipo de bobina: Sin enclavamiento
- Configuración de contacto: SPDT (1 polo, 2 tiros)
- Tensión de bobina: 24 VCD
- Corriente de contacto: 12 A
- Voltaje de contacto VAC mínimo: 120 VAC / 12 A
- Voltaje de contacto VAC máximo: 250 VAC / 12 A
- Dimensiones: 18.8 mm X 15 mm X 15.4 mm
- Montaje: Agujero pasante
- Terminales: Soldables
- Material: Plástico sellado con resina epóxica
- Color: Azul
- Número de pines: 5
- Modelo: CC23 +
- Modelo: RAS-2410
- Modelo: 803-699
