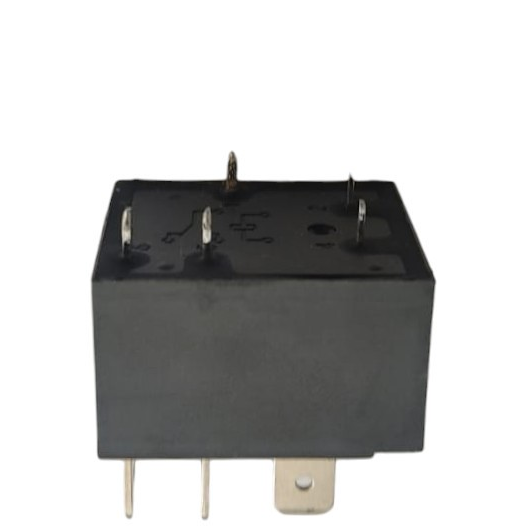

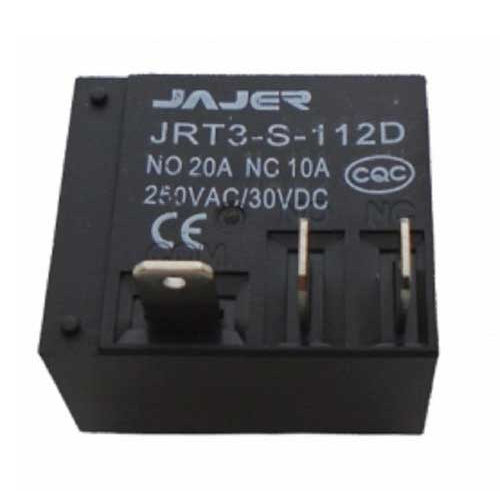

Relevador 12 V 20 A JRT3-S-112D

Relevador 12 V 20 A JRT3-S-112D

SWI0412

$ 60.00 MXN Precio incluye IVA

Descripción

Un relevador, también conocido como relé o relay, es un interruptor cuyo control corre por cuenta de un circuito eléctrico. a través de una bobina y un electroimán incide sobre diversos contactos para la apertura o el cierre de otros circuitos, que funcionan de manera independiente. Lo que hace la bobina es crear un campo magnético que lleva los contactos a establecer una conexión. El electroimán, por su parte, permite el cierre de los contactos. De esta forma, el relevador actúa como un interruptor que puede fomentar el paso de la corriente eléctrica o su interrupción.

Los relevadores, en definitiva, permiten desarrollar una conmutación a distancia, controlando altas tensiones con un bajo voltaje en retorno. También sirven para interrumpir la alimentación de corriente alterna. Los automóviles y las centrales telefónicas, por ejemplo, cuentan con relevadores.

EL JRT3-S-112d es un relé de PCB de potencia de 20 A para aplicaciones de HVAC, electrodomésticos y control industrial. Es más pequeño de su clase, manteniendo la huella estándar, lo que permite a los fabricantes agregar más componentes en los PCB sin tener que comprometer el rendimiento del relé.



  • Peso ligero
  • 5 pines  y 3 patas
  • Aplicaciones: Industriales, administración de potencia, automatización y control de procesos

Especificaciones

  • Serie: JRT3
  • Tipo: Relevador de potencia
  • Uso: Automotriz y domestico
  • Voltaje de bobina: 12 VCD
  • Voltaje de contactos: 250 V/20A 30V/10A
  • Corriente de contacto: 20 A
  • Corriente de contacto máxima: 30 A
  • Corriente de contacto NA: 20 A
  • Corriente de contacto NC: 10 A
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 105 °C
  • Dimensiones
    • Altura: 15.7 mm
    • Longitud: 29 mm
    • Ancho: 21.5 mm
  • Tipo de terminal: PCB-THT
  • Material de contactos: Plata, óxido de Titanio
  • Montaje: Agujero pasante
  • Número de pines (polos): 5
  • Número de terminales: 3
  • Modelo: JRT3-S112D
  • Modelo: 803-693 Radox
