Motor Paso a Paso de 4 Hilos NEMA 17

Motor Paso a Paso de 4 Hilos NEMA 17

ROB0742

$ 195.00 MXN Precio incluye IVA

Descripción

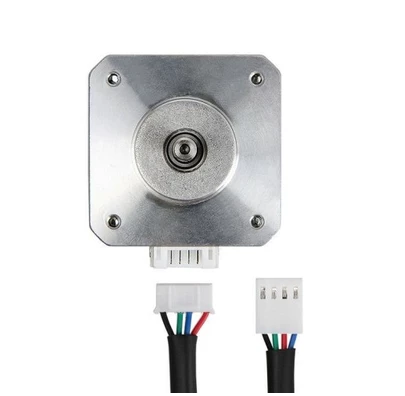

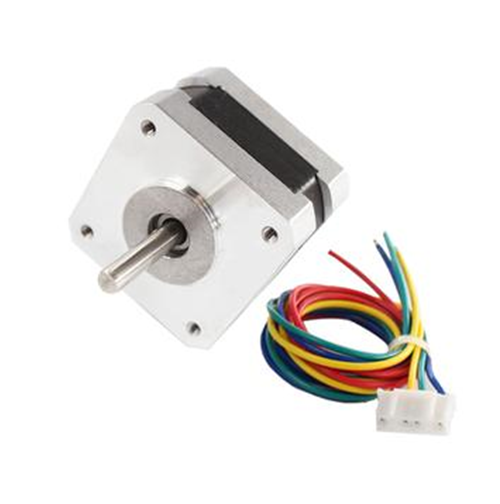

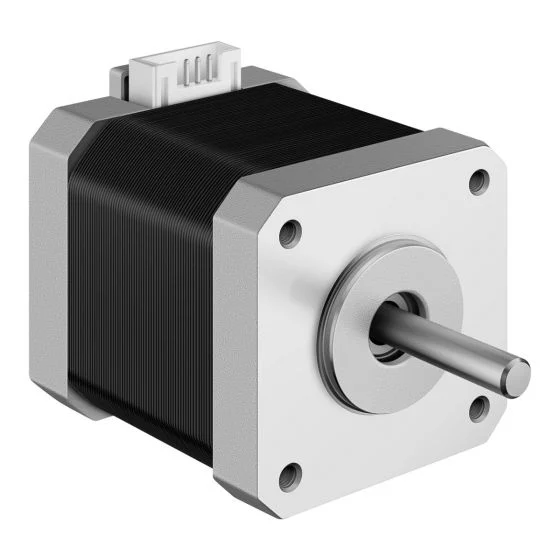

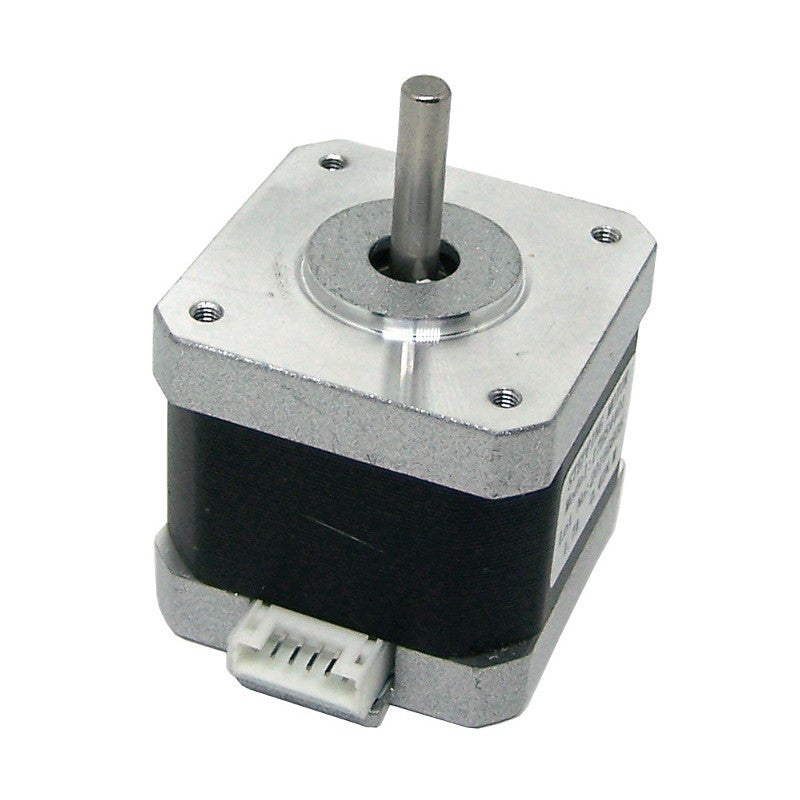

Motor a pasos Nema 17 de 1.7 A y 4 Kg/cm es un dispositivo electromecánico que convierte una serie de impulsos eléctricos en desplazamientos angulares discretos, lo que permite girar una cantidad de grados para controlar cualquier movimiento paso a paso con una rotación mínima de 1.8 grados. Este motor a pasos Nema 17 17HS4401 es de tipo bipolar, cuenta con cuatro cables de salida para conectar las dos bobinas que componen a este motor.

Este motor a pasos Nema 17 17HS4401 es ideal para construir mecanismos en donde se utilicen movimientos muy precisos, es muy utilizado en impresoras 3D, Mini CNC, proyectos de robótica, iluminación de escenario, grabado láser, equipo de automatización, equipo no estándar, máquinas de colocación para controlar cualquier movimiento paso a paso.

Cumple con el estándar NEMA 17 que define el tamaño del motor (para montaje), por lo que puede usarse en cualquier proyecto CNC o 3D que esté diseñado para usar motores que cumplan con dicho estándar. Se trata de un motor de tipo bipolar, tiene un ángulo de paso de 1.8º (200 pasos por vuelta) y cada bobinado es de 1.7 A, capaz de desarrollar un torque de hasta 4 Kg/cm.

Los motores paso a paso se utilizan generalmente en una variedad de aplicaciones donde el control de la posición exacta es deseable y el coste o la complejidad del sistema de control sea justifica. Aquí se muestran algunas aplicaciones en motores paso a paso a menudo se encuentran: Impresoras CNC, impresora 3D / prototipos de máquinas, cortadoras láser, actuadores lineales, entre otros.

  • Fácil de usar
  • Material resistente
  • Bajo nivel de ruido
  • Bajo calor
  • Operación suave
  • Buen rendimiento de aceleración
  • Este motor paso a paso genera un momento de fuerza o par de 0.59 N-m
  • Tiene un ángulo de giro o paso de 1,8° que brinda más posiciones (200 pasos) dentro de la rotación
  •  Se conecta a un controlador o tarjeta por medio de un conector para arnés de 6 pines
  • Aplicaciones: Robótica de movimiento

Especificaciones

  • Tipo de motor: Paso a paso bipolar
  • Número de vías: 4
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Rango voltaje nominal: 12 V ~ 24 V (Voltaje recomendado 12 V)
  • Par de sujeción: 42 Ncm (59,49 oz.in)
  • Corriente nominal/fase: 1.7 A
  • Corriente sin carga: 0.6 A
  • Torque máximo: 1200 G/CM
  • Angulo de pasos: 1.8°
  • Número de pasos por vuelta: 200
  • Resistencia de la fase: 2.3 ohms
  • Inductancia de la bobina: 2.8 mH
  • Inductancia: 4.0 mH 20% (1KHz)
  • Numero de cables: 4

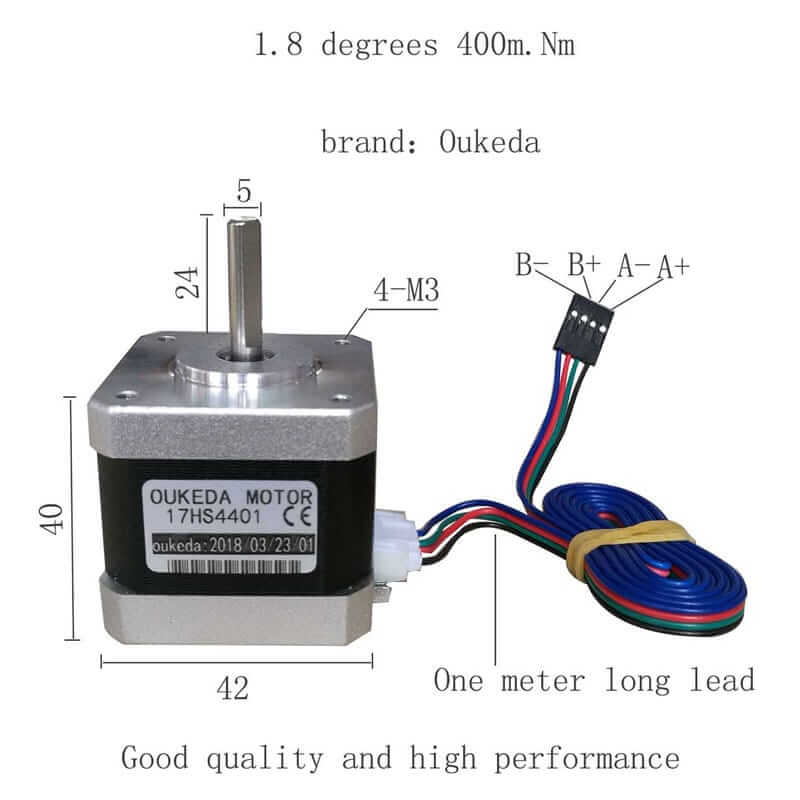

  • Conexiones:
    • Azul: B-
    • Verde: A-
    • Rojo: A+
    • Amarillo: B+
  • Material: Metálico
  • Longitud del cable: 30 cm
  • Longitud del eje: 20 mm
  • Diámetro del eje: 5 mm
  • Norma  de motor: NEMA1
  • Dimensiones: 4.2 x 4.2 x 2.9 cm
  • Modelo: B17 +
  • Modelo: OKY7414

Incluye

  •  Cable 4 hilos de 100 cm
