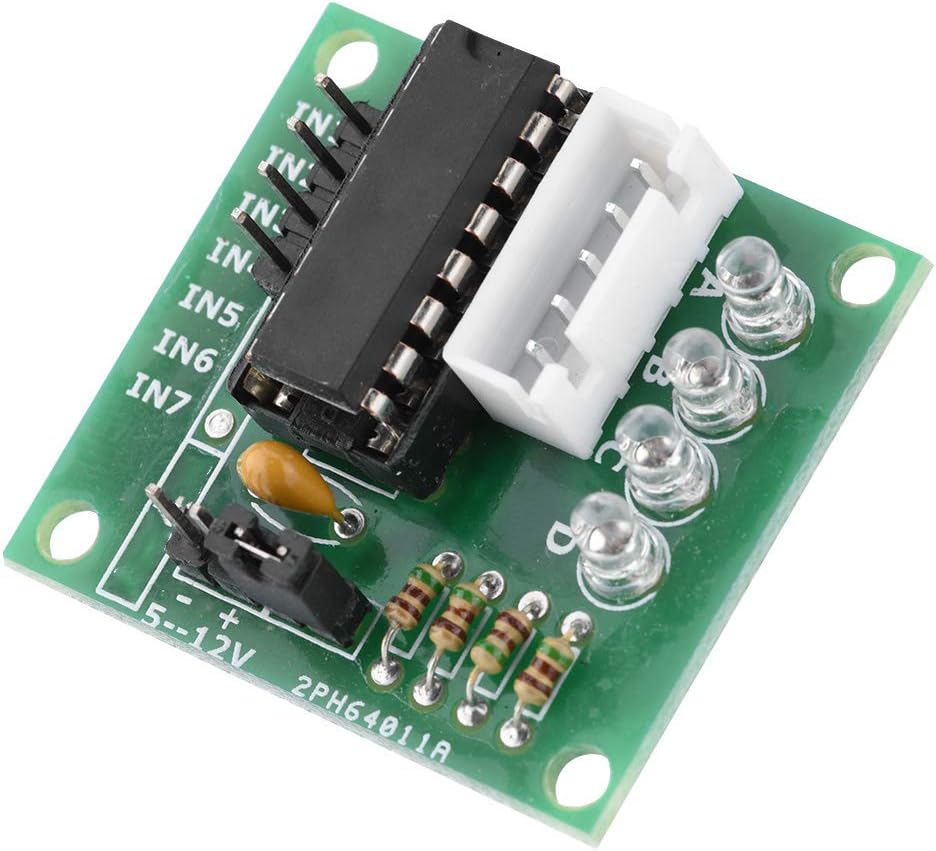

Módulo Controlador de Motor a Pasos ULN2003 sin Motor

Módulo Controlador de Motor a Pasos ULN2003 sin Motor

ROB0036

$ 22.00 MXN Precio incluye IVA

Descripción

Este módulo de control ULN2003 está equipado con un chip de alta potencia, ideal para impulsar motores paso a paso con eficiencia y precisión, ofreciendo un rendimiento confiable para tus proyectos mecánicos. cuenta con el driver ULN2003  el cual posee una configuración darlington que se encarga de incrementar el nivel de corriente para suplir la potencia necesaria que solicita el motor paso a paso.

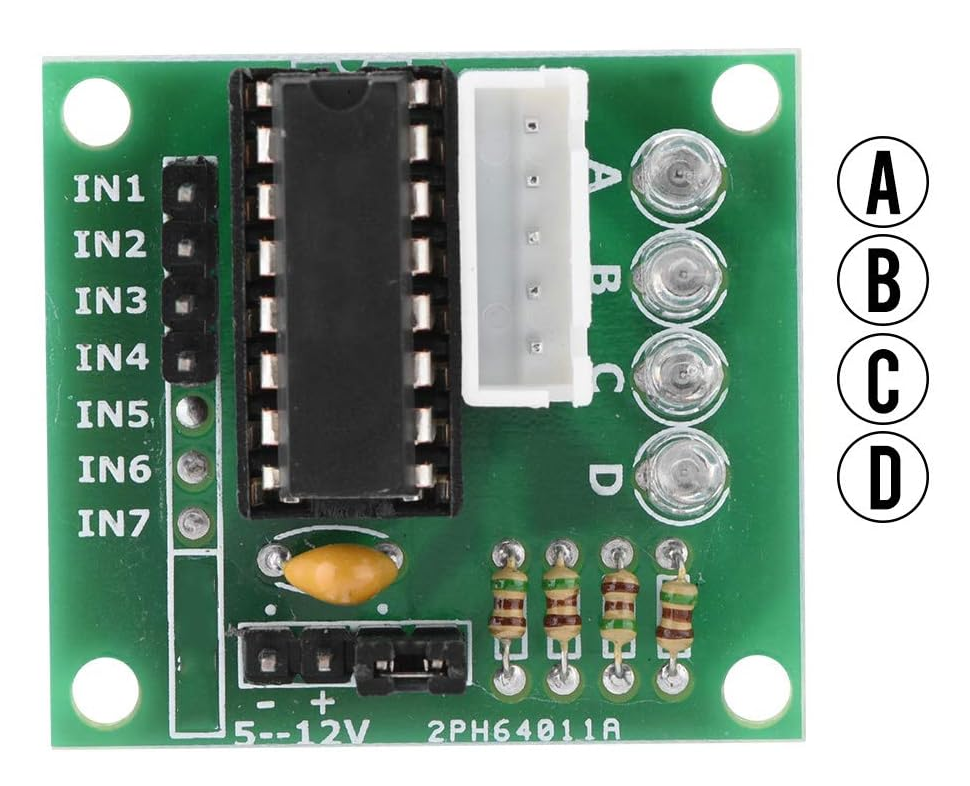

Los indicadores LED A, B, C y D en las fases del motor paso a paso proporcionan una visión clara del estado de funcionamiento, lo que simplifica el diagnóstico y la supervisión en tiempo real, asegurando una operación sin problemas.
El controlador ULN2003 viene con una interfaz estándar que permite una conexión directa y sin complicaciones, eliminando la necesidad de soldaduras y configuraciones adicionales, y permitiendo una instalación rápida y sencilla.
El módulo cuenta con una interfaz que permite la adaptación de cualquier motor paso a paso con conexión estándar y se conecta directamente. Posee cinco líneas de conexión para el motor además de cuatro fases. El driver está diseñado para el control de motores DC, cargas inducidas y en especial el motor a pasos 28BYJ-48 unipolar.

  • No contiene motor
  • Peso ligero
  • Cuenta con diodos de protección (cátodos común)
  • Con leds indicadores (cuatro canales)
  • Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica, automatización con tarjetas de control, por ejemplo, Arduino o microcontroladores

Especificaciones

  • Chip principal: ULN2003A
  • Tipo configuración ULN2003A: Darlington
  • Voltaje de aplicación máximo: 5 V
  • Capacidad de corriente: 500 mA
  • Frecuencia máxima: 100Hz
  • Delay :10 ms
  • Número de líneas de conexión: 5
  • Número de fases: 4
  • Número de canales: 7
  • Compatible: Motores paso a paso 4 fases (4 bobinas/inductores) unipolares de 5 hilos 28BYJ-48
  • Dimensiones: 3.0 cm X 3.0 cm X 1.0 cm
  • Modelo: F6 +
