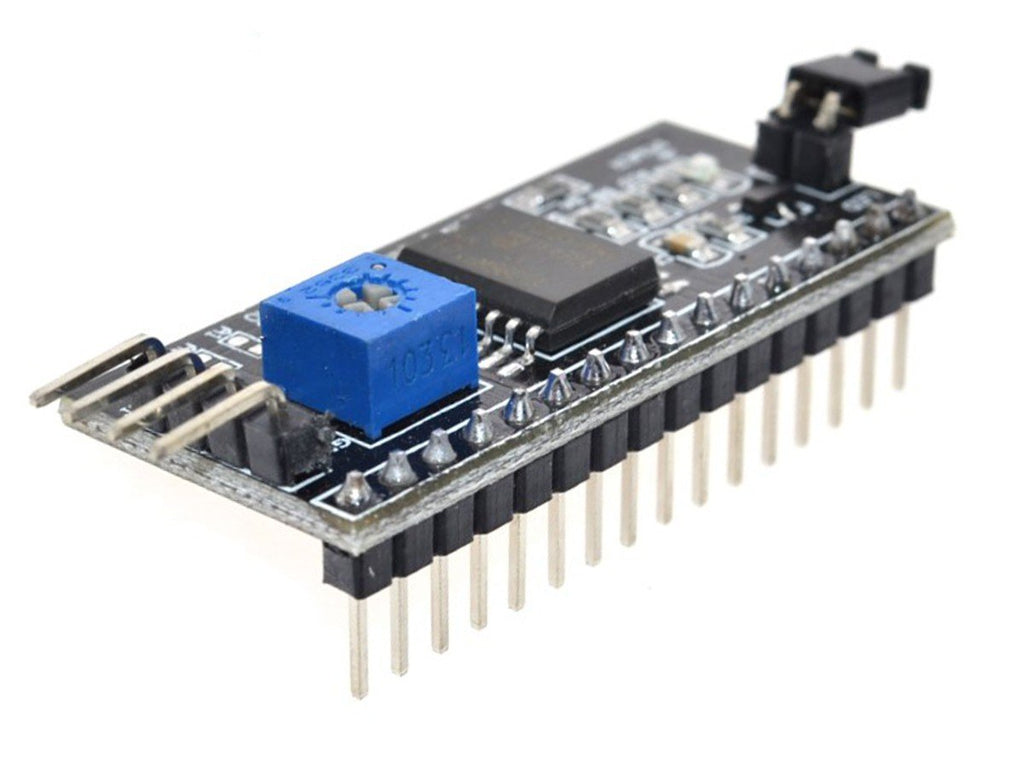

Módulo Serial I2C para Display LCD 16 x 2 PCF8574A

$ 29.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

Si lo que busca es practicar con las pantallas LCD, o bien desarrollar algún proyecto pero no dispone de muchos pines (generalmente 16) que permitan su conexión, existe una solución para ello y es auxiliarnos con la interfaz I2C la cual dispone de solo 4 pines para lograr esa comunicación de la misma manera que lo haría comúnmente para sus trabajos. Algunos fabricantes utilizan diferentes pines para interconectar el módulo I2C y expandir las funcionalidades de la pantalla LCD, pero no hay que preocuparse ya que existen muchas librerías que nos ayudan y reduce a un más el trabajo al usar el modulo.

La I2C interfaz LCD 1602 PCF8574 es un módulo que permite la comunicación simplificada entre un microcontrolador y una pantalla LCD1602 o LCD2004 a través del protocolo I2C (Inter-Integrated Circuit). Este módulo utiliza el chip PCF8574 para expandir el número de pines de entrada/salida, reduciendo significativamente el número de conexiones necesarias para controlar la pantalla, facilitando el diseño de proyectos electrónicos y mejorando la eficiencia en la transmisión de datos.

Esta interfaz I2C se emplea habitualmente con pantallas LCD que no cuentan con una interfaz I2C integrada, para facilitar y reducir las conexiones en proyectos de electrónica y robótica. Esto permite mostrar información en tiempo real, como datos de sensores, mensajes de estado u otra información relevante que necesite ser visualizada.

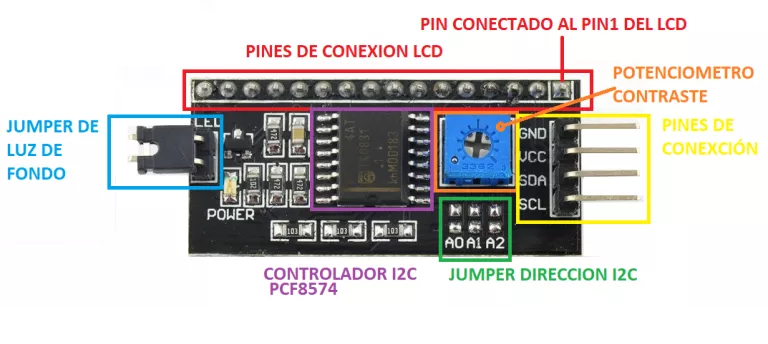

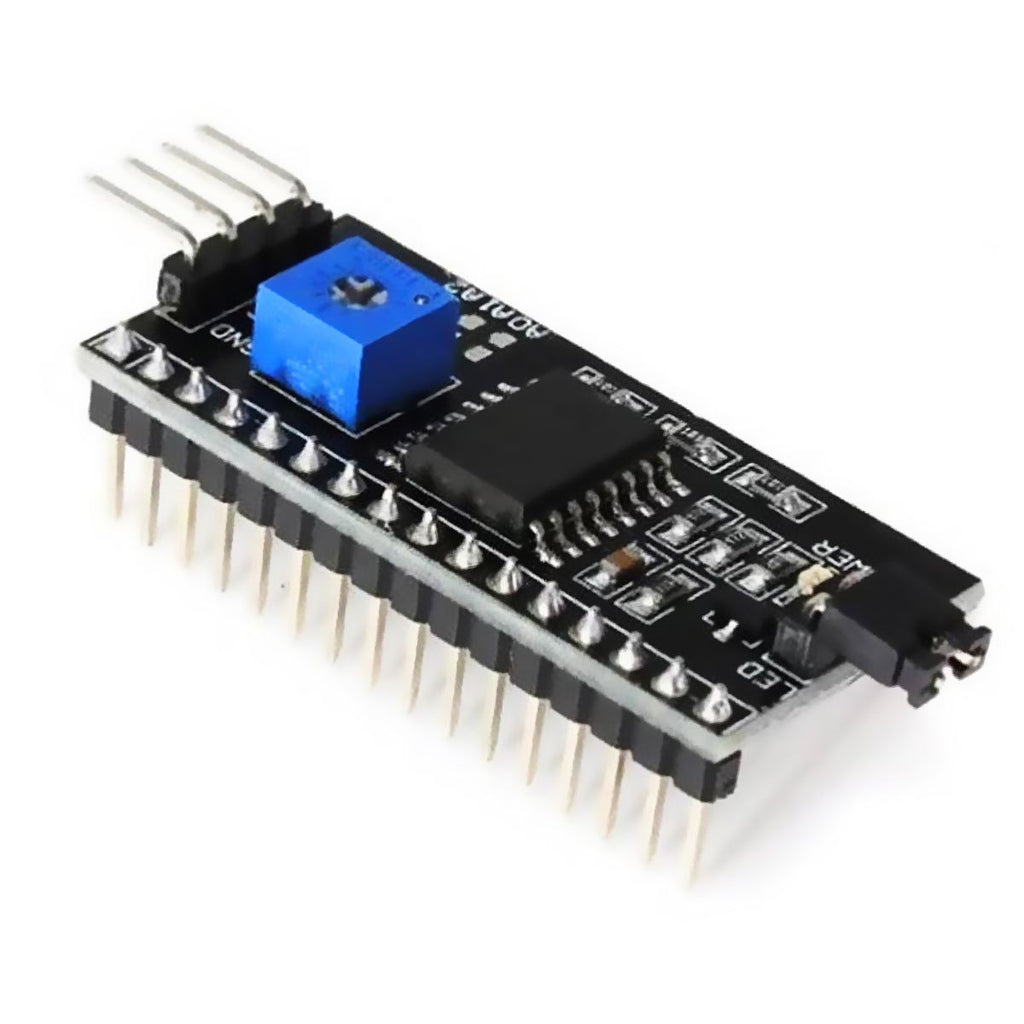

Este módulo de interfaz 12C facilita las conexiones de pantallas LCD 16X2 y 20X4, se solda directamente sobre las pantallas y solo requiere dos pines del microcontrolador para la comunicación. Puede trabajarcon las direcciones (0X20, 0X27) para cambiar la dirección se tienen puentes para soldar por defecto de fábrica la dirección es 0X27 o 0X37F. En el módulo se integra un Jumper para interrumpir la iluminación externa y un potenciómetro para regular el contraste de la pantalla.

El módulo PCF8574A permite expandir las entradas o salidas digitales de Arduino utilizando solo 2 líneas del bus I2C (SDA y SCL). El chip PCF8574 logra convertir datos en paralelo (8 E/S) a I2C y viceversa, por lo que es ideal para el manejo de dispositivos como: displays LCD alfanuméricos, teclados matriciales, LEDs, relays y más. Puede compartir el bus I2C con otros dispositivos y así ahorrar pines, por ejemplo: RTC, memoria, sensores. Se pueden manejar hasta 8 expansores PCF8574 en un mismo bus I2C y de esa forma manejar un total de 64 E/S utilizando tan solo 2 pines.

Las salidas del modulo PCF8574 son de tipo Latch, por lo que mantienen el valor asignado sin necesidad de refresco constante, permitiendo de esta manera reducir la carga computacional. Las salidas latch son especialmente útiles al trabajar con relays o LEDs. Las entradas pueden ser configuradas para activar la salida de interrupción (INT) y así manejar una respuesta rápida.

El PCF8574 es un expansor de E/S compatible con la mayoría de microcontroladores, permite una comunicación bidireccional utilizando solo dos líneas a través del bus I2C.

Basado en el expansor I/O PCF8574
Soporta múltiples dispositivos en el mismo bus I2C
Jumpers soldables para selección de dirección en el bus I2C, pueden coexistir varios de estos módulos en el mismo bus I2C
Compatible con pantalla LCD 16 X 2 o 20 X 4
Utiliza el protocolo I2C, por lo que puede compartir el bus con otros dispositivos
Se pueden colocar varias pantallas en el mismo bus
Listo para soldarse en la parte trasera del módulo LCD

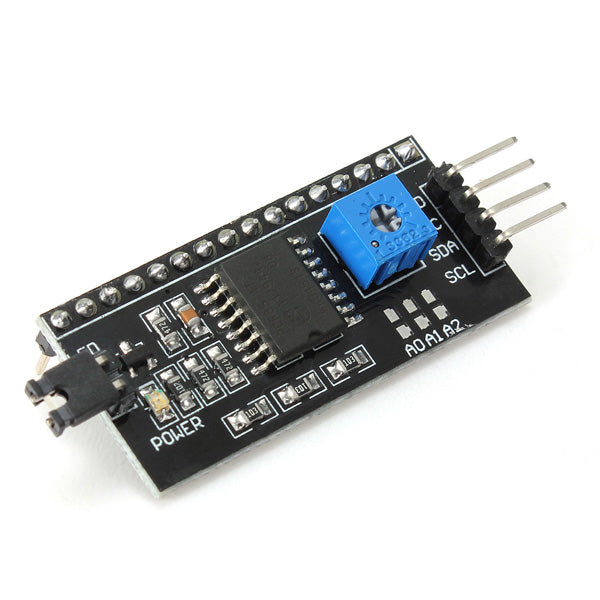

Control de la iluminación del display por software y hardware (jumper)
Jumper para luz de fondo
Potenciómetro para ajuste de contraste
Librería dispone para arduino que facilita el uso de este accesorio

Especificaciones

Chip principal: PCF8574A
Voltaje de alimentación: 5 V
Interfaz de comunicación: I2C a 4 bits por lineal
Dirección I2C: 0x3F (por default)
Número de entradas/salidas configurables: 8
Número de dispositivos por bus: 8 dispositivos en el mismo bus
Dirección I2C: 0x30-0x37 (Configurable por jumpers)
Compatibilidad: LCD 16×2 y 20×4
Tipo salidas: Latch

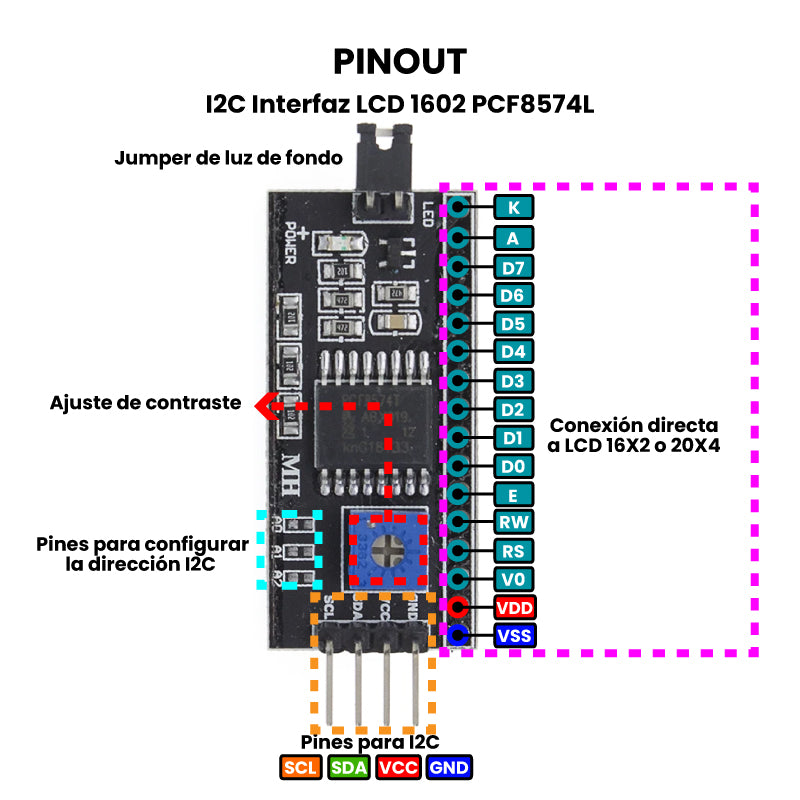

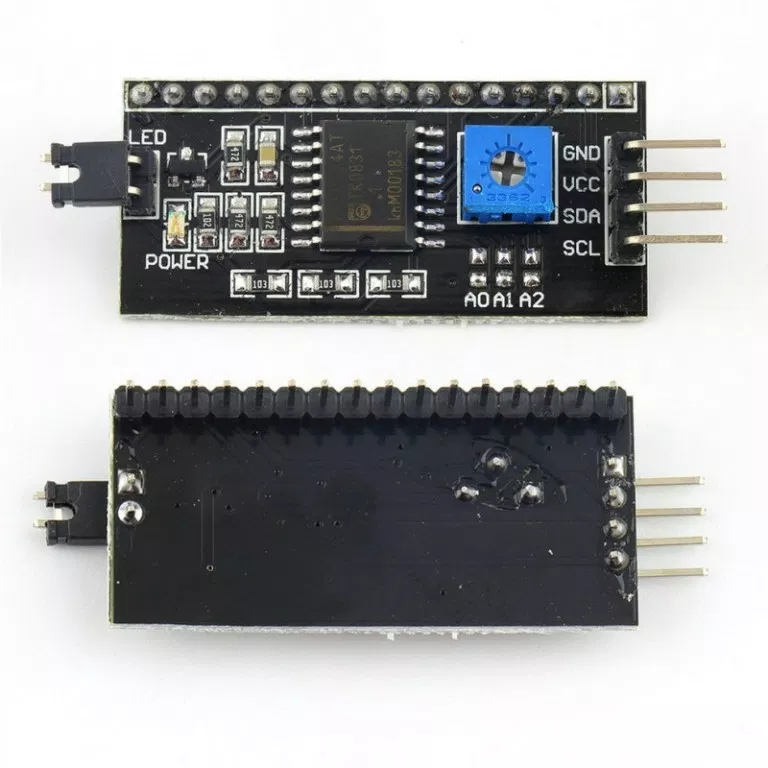

Configuración de pines:

GND: Pin utilizado para aterrizar el modulo a tierra
VCC: Pin asignado a la alimentación del módulo, en este caso 5 V
SDA: Representa la línea de datos del en el protocolo I2C
SCL: Representa la línea de reloj o sincronización en el protocolo I2C

Dimensiones: 42 mm X 19 mm
Material: PCB
Color: Negro
Número de pines para comunicación: 4
Número de pines para LCD: 16
Modelo: PCF8574A
Modelo: B3 +
Modelo: MI2C
Modelo: IIC/I2C-ADAPTER-1602LCD

Selección de Dirección I2C

Por default nuestro módulo con el circuito integrado PCF8574 cuenta con la dirección 0x3F, pero si realizamos conexiones entre los pines libres disponibles, las direcciones dependiendo la conexión será la siguiente:

Documentación

Nota: El color del módulo puede cambiar
