Módulo Sensor Medidor de Voltaje Breakout FZ0430
ROB0825
Descripción
Este módulo es capaz de medir el voltaje que se basa en el diseño de divisor de tensión resistivo. El voltaje de medición no es mayor a 5 veces el voltaje de entrada, para 5V = 25 V, para 3.3 V / 16.5 V. Los chips AVR tienen AD de 10 bits, por lo que este módulo simula una resolución de 0.00489V (5V / 1023), por lo que el voltaje mínimo del módulo de detección de voltaje de entrada es 0.00489Vx5 = 0.02445V
El medidor de voltaje FZ0430 es un simple divisor de tensión con resistencias de 30 KOhms y 7.5 KOhms lo que supone que la tensión percibida por el módulo sea divida por un factor de 5 (7.5/(30+7.5)). La tensión máxima que podemos medir será 25 V con un voltaje de alimentación de 5 V (Vcc) y 16.5 V con un voltaje de 3.3 V (Vcc), superar esta tensión máxima en la entrada del FZ0430 dañará el pin analógico de Arduino. La resolución de la medición del módulo es de 24.45 mV. Este sensor es muy útil para medir el estado de una batería, comprobar la alimentación de un dispositivo de 12 V o 24 V como una tira LED, un electroimán, un ventilador, o una celda Peltier por ejemplo.
- Con orificios para sujetar
- Conector block de dos tornillos para alimentación
- Polaridad marcada en módulo
- Compatible con Arduino, PICs y Raspberry Pi
- Aplicaciones: Medición de voltaje
Especificaciones
- Tipo: Sensor medidor de voltaje
- Voltaje de alimentación mínimo: 3.3 V
- Voltaje de alimentación máximo: 5 V
- Voltaje de entrada mínimo: 0 V
- Voltaje detección entrada máximo:
- 25 V (5 V x 5 = 25 V)
- 16.5 V (3.3 V x 5 = 16.5 V)
- Voltaje de detección mínima: 24,41 mV
- Voltaje de detección máxima: 25 V
- Resolución analógica de tensión: 0.00489 V
- Tipo de salida: Analógica
- Dimensiones: 25 mm X 13 mm
- Material: PCB
- Color: Azul
- Número de pines: 3
- Modelo: L6
- Modelo: OKY3509-1 +

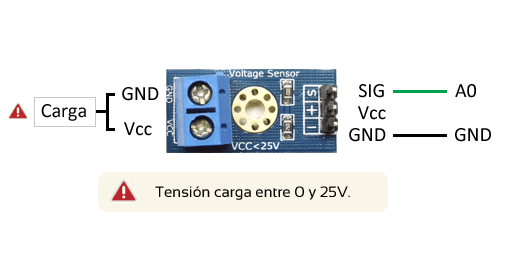

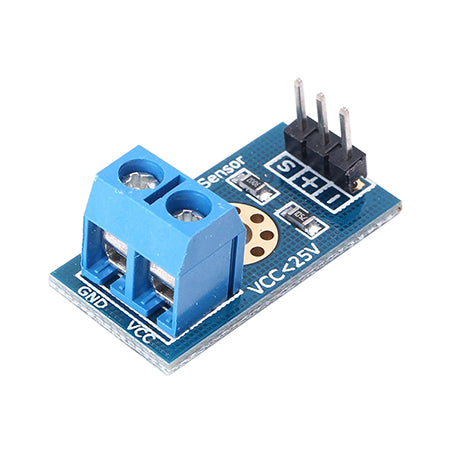

Pines de medición
- VCC: Voltaje a medir de 0 ~ 25V
- GND: Pin negativo del voltaje a medir
Pines de salida
- S: Señal analógica, conectar a pin analógico del microcontrolador (5V o 3.3V)
- +: Pin de entrada positiva MCU. No esta conectada a nada no utilizar
- –: Conectar al GND del MCU (5V o 3.3V)
