Módulo Elevador de Voltaje 3/32 V a 5/35 V 10 Watts XL6009E1

Módulo Elevador de Voltaje 3/32 V a 5/35 V 10 Watts XL6009E1

ROB0759

$ 37.00 MXN Precio incluye IVA

Descripción

Este es un módulo que te permite elevar el voltaje con el que puedes hacer una gran variedad de cosas que no has podido hacer mientras trabajas con tus proyectos. ¿Te ha pasado que tu fuente de alimentación es de un voltaje menor al que necesitas para alimentar algún motor, o cualquier otro actuador? ya no tienes que preocuparte más por eso con este módulo. También te puede servir para alimentar tus aparatos electrónicos mientras viajas en tu automóvil,  ya que el voltaje que te suministra la batería de tu auto es de 12 V y este módulo te permite elevar el voltaje hasta  35 V.

A diferencia de los tradicionales reguladores lineales como el LM317 o el 7805, esta fuente de alimentación de corriente directa puede proveer hasta 3 amperes a tus circuitos de manera muy eficiente y por lo tanto emitiendo una menor cantidad de calor.

Este módulo es un regulador elevador de voltaje de alto rendimiento de conmutación (BOOST). El módulo utiliza la segunda generación de la tecnología de conmutación de alta frecuencia XL6009E1 de núcleo en lugar de los chips de primera tecnología de generación de LM2577. El módulo XL6009 tiene un rendimiento superior al módulo LM2577.

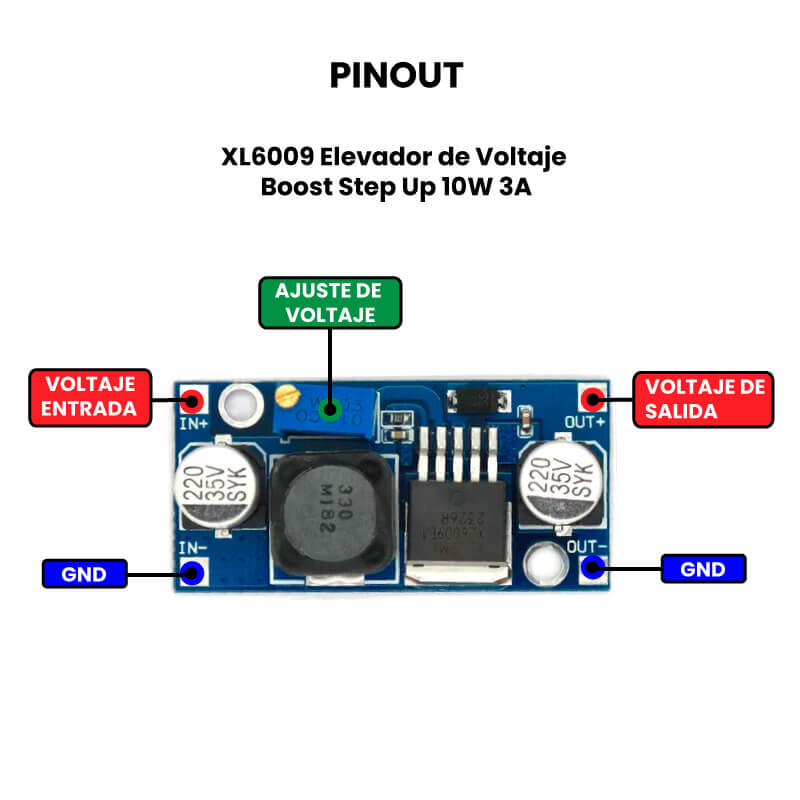

  • Voltaje de salida ajustable con trimpot
  • Polaridad marcada en con símbolos + y -
  • Salida marcada con "OUT"
  • Entrada marcada con "IN"
  • Para conectar debe ser soldada en las pistas de cobre estañadas
  • Con un orificio para atornillar
  • Aplicaciones: Industriales, energía y de regulación

Especificaciones

  • Tipo: Elevador de voltaje
  • Voltaje de alimentación mínimo: 3 V
  • Voltaje de alimentación máximo: 32 V
  • Voltaje de salida mínimo: 5 V
  • Voltaje de salida máximo: 35 V
  • Corriente máxima de entrada: 4 A (se recomienda usar disipador térmico)
  • Corriente máxima de salida: 3 A
  • Potencia de salida: 10 W
  • Valor de trimpot: 10 KOhms
  • Eficiencia aproximada: 94%
  • Basado en el regulador: XL6009E1
  • Indicador de encendido: LED
  • Rectificador: No síncrono
  • Frecuencia de trabajo: 400 KHz
  • Regulación de voltaje: ± 0.5 %
  • Regulación de carga: ± 0.5 %
  • Temperatura de operación mínima:  -40 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones: 43 mm X 21 mm X 14 mm
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 85°C
  • Modelo: H1 +
  • Modelo: MEV
  • Modelo: OKY3498-2

Documentación

Datasheet

Uso

  • Usar siempre un disipador en el XL6009, ya que puede llegar a consumir una corriente de 5A.
  • A continuación una relación de voltajes para contar con una base de uso del  XL6009.

El circuito Boost tiene dos estados de funcionamiento:

Encendido: Una corriente que aumenta con el tiempo a través del inductor,  se considerará que se esta cargando con un voltaje constante y la corriente a través del inductor aumentará de manera lineal.

Apagado: El inductor trata de oponerse al cambio repentino en la corriente en este momento se produce la transferencia de energía través del diodo flyback desde el inductor al capacitor de salida (buffer) y también a la carga.
