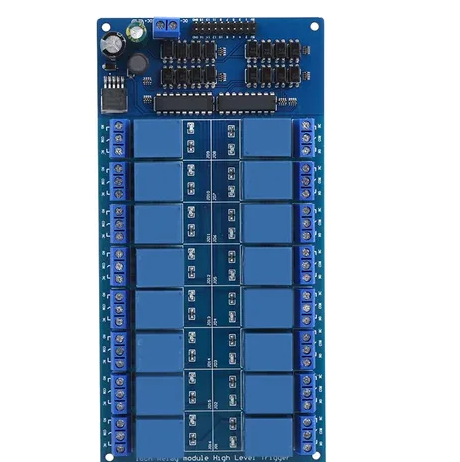

Módulo de 16 Relevadores 5 V con Optoacoplador

Módulo de 16 Relevadores 5 V con Optoacoplador

ROB0681

$ 295.00 MXN Precio incluye IVA

Descripción

Módulo de relevadores (reles) para conmutación de cargas de potencia  ideal para cargas externas tales como bombillas, motores etc. Los contactos de los relevadores están diseñados para conmutar hasta 10 A y 250 VAC (30 VCD), aunque recomendamos dejar un margen hacia abajo de estos límites. Las entradas de control se encuentran aisladas con optoacopladores para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador.

Tarjeta de relés con optoacoplados, incluye 16 canales para ser controlados de forma remota, es ideal para controlar dispositivos en el hogar o industria. Cada canal es controlado por una entrada TTL, la cual puede ser controlada fácilmente por una placa Arduino o microcontrolador.

Cada canal actúa como un interruptor controlado electrónicamente, lo que permite encender o apagar múltiples dispositivos de forma independiente. Este tipo de módulo es ideal para aplicaciones de automatización del hogar, sistemas de riego, control industrial y proyectos de robótica. Es compatible con una amplia variedad de placas de desarrollo, como Arduino UNO, Mega, Nano, ESP8266, ESP32 y Raspberry Pi, gracias a su capacidad de trabajar con señales digitales de bajo nivel.

  • Contactos independientes para conexionado
  • Chip: LM2596S
  • Fácil de instalar
  • LED indicador de funcionamiento
  • LED indicador para cada canal (enciende cuando la bobina del relé esta activa)
  • El voltaje de la bobina del relé es de 5 VDC
  • Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA
  • Puede controlado directamente por circuito lógicos
  • Terminales de conexión de tornillo (clemas)
  • Terminales de entrada de señal lógica con headers macho de 0.1″
  • Con orificios para sujetar
  • Aplicaciones: Electrónica de control

Especificaciones

  • Voltaje de alimentación mínimo: 5 V
  • Voltaje de alimentación máximo: 12 V
  • Contacto nominal: 10 A 120 VCA / 30 VCD
  • Número de relevadores: 16 de 1 polo 2 tiros
  • Número de canales: 16 canales independientes protegidos con optoacopladores
  • Cada canal máximo convierte la corriente: 3 A
  • Vida eléctrica: 100,000 ciclos
  • Vida mecánica: 100,000 ciclos
  • Temperatura de trabajo mínima: -30° C
  • Temperatura de trabajo máxima: 85° C
  • Dimensiones: 18 cm X 9 cm
  • Modelo: I9  +

Compatible con

Nota: Dado el consumo de los relés, es muy recomendable disponer de una alimentación externa para alimentar la placa, ya que el puerto USB no proporciona suficiente corriente.
