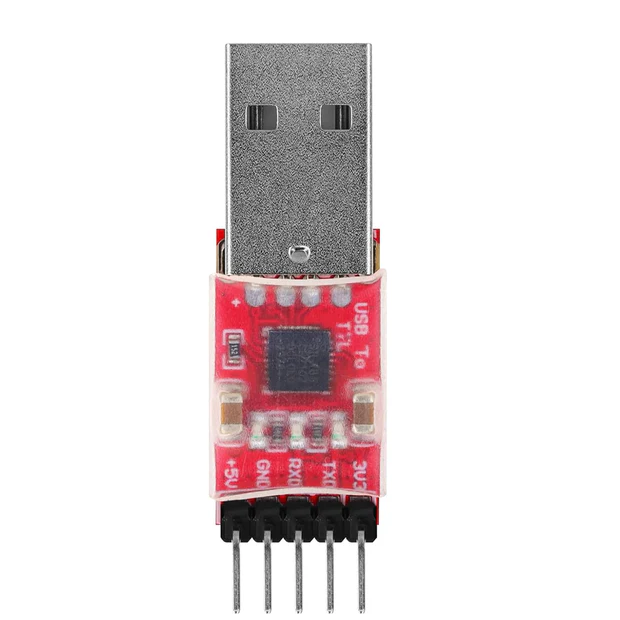

Módulo Convertidor de USB a Serial TTL CP2102

Módulo Convertidor de USB a Serial TTL CP2102

ROB0805

$ 72.00 MXN Precio incluye IVA

Descripción

El módulo CP2102 es un convertidor USB a serie TTL (UART) compacto que sirve para conectar microcontroladores y sistemas embebidos (Arduino, ESP32, ESP8266, PIC, etc) a a una computadora mediante el puerto USB.  Actúa como puente para programar dispositivos, depurar código (monitor serie) y transferir datos a velocidades de hasta 12 Mbps

Este convertidor cuenta como chip principal CP2102 que permite que un microcontrolador y una PC se comuniquen utilizando el protocolo USB de forma sencilla sin afectar la depuración de comunicaciones en serie normal.

Cuenta con indicador de estado a bordo, envíe y recibir la luz, la luz indicadora de estado correcto se instalará después del controlador, la luz del transceptor parpadea durante la comunicación, mayor será la velocidad de baudios, menor será el brillo.

El convertidor de usb a serial con chip CP2102 para transferir datos USB a TTL, para programar distintas placas Arduino mediante la interfaz UART. Especialmente útil con el Arduino Pro Mini ya que este carece de interfaz USB integrada en la placa. También se puede utilizar con cualquier otro Arduino que tenga su interfaz USB dañada o directamente con el micro ATmega 328 y en si cualquier proyecto donde se requiera conectar un microcontrolador o cualquier dispositivo serial a una computadora mediante un puerto USB 2.0 o superior. También se puede utilizar con cualquier otro Mic, Arc, o controlador que sea programable mediante comunicación Serial/TTL/UART.  Cuenta con LED de estatus, funciona con dispositivos 3.3v y 5v.

Es compatible con una amplia variedad de microcontroladores, incluyendo Arduino, PIC, Atmel AVR, ESP8266, ESP32, entre otros. Similar a los conversores FTDI232 y PL2303HX, el CP2102 ofrece la ventaja de un precio más accesible y un mayor soporte de controladores. Además, puede funcionar como «programador» para e Arduino Mini Pro.

  • Convierte cualquier puerto USB en un puerto serial a nivel TTL
  • Ideal para depuración de programas en microcontroladores y/o computadoras rapberry pi o proyectos basados en Arduino
  • Transceiver USB integrado, no requiere de resistencias externas
  • LEDs indiciadores de encendido, de transmisión y recepción de datos
  • Se puede colocar directamente sobre el protoboard o se puede utilizar con cables con conectores tipo jumper
  • Se puede conectar directamente al puerto USB de la computadora
  • Soporte de formato de comunicación: 1) 5,6,7,8 bits de datos; 2) Apoyo a 1,1,5,2, pare bits; 3) impar, incluso, marca, espacio, ninguno cheque
  • Aplicaciones: Convertidor de TTL a USB, puede ser utilizado para la conexión de un microcontrolador al puerto USB

Especificaciones

  • Chip principal: CP2102
  • Tipo de conector: Plug USB-A 2.0 (Macho)
  • Tipo de conector: Header 5 pines serial TTL
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 5 V
  • Voltaje de salida: 3.3 V
  • Regulador de voltaje interno:  3.3 V
  • Pines salida (TTL): +3.3 V, RST, TXD, RXD, GND y 5 V
  • Velocidades de baudios: 300 bps a 1.5 Mbps
  • Buffer de recepción: 576 Bytes
  • Buffer de transmisión: 640 Bytes
  • Compatible: Windows 98SE, 2000, XP, Vista, Window7, Mac OS 9, Mac OS X y Linux 2.40
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones: 4.7 cm X 1.2 cm
  • Material: PCB
  • Modelo: O25 +
  • Modelo: OKY3411-1

Usos

  • Programación y Depuración: Permite cargar códigos (sketches) en microcontroladores sin USB nativo, como el Arduino Pro Mini, y visualizar datos en tiempo real mediante un puerto COM virtual
  • Conversión USB-TTL: Convierte señales USB a niveles lógicos TTL (3.3V o 5V), permitiendo la comunicación serie UART (TX/RX)
  • Alimentación: Ofrece pines de salida de 3.3V y 5V para alimentar sensores o pequeños módulos
  • Compatibilidad: Funciona con Windows, Linux y Mac, siendo muy utilizado por su fiabilidad y facilidad de uso con controladores integrados

Incluye

  • Conectores jumper
  • Convertidor
