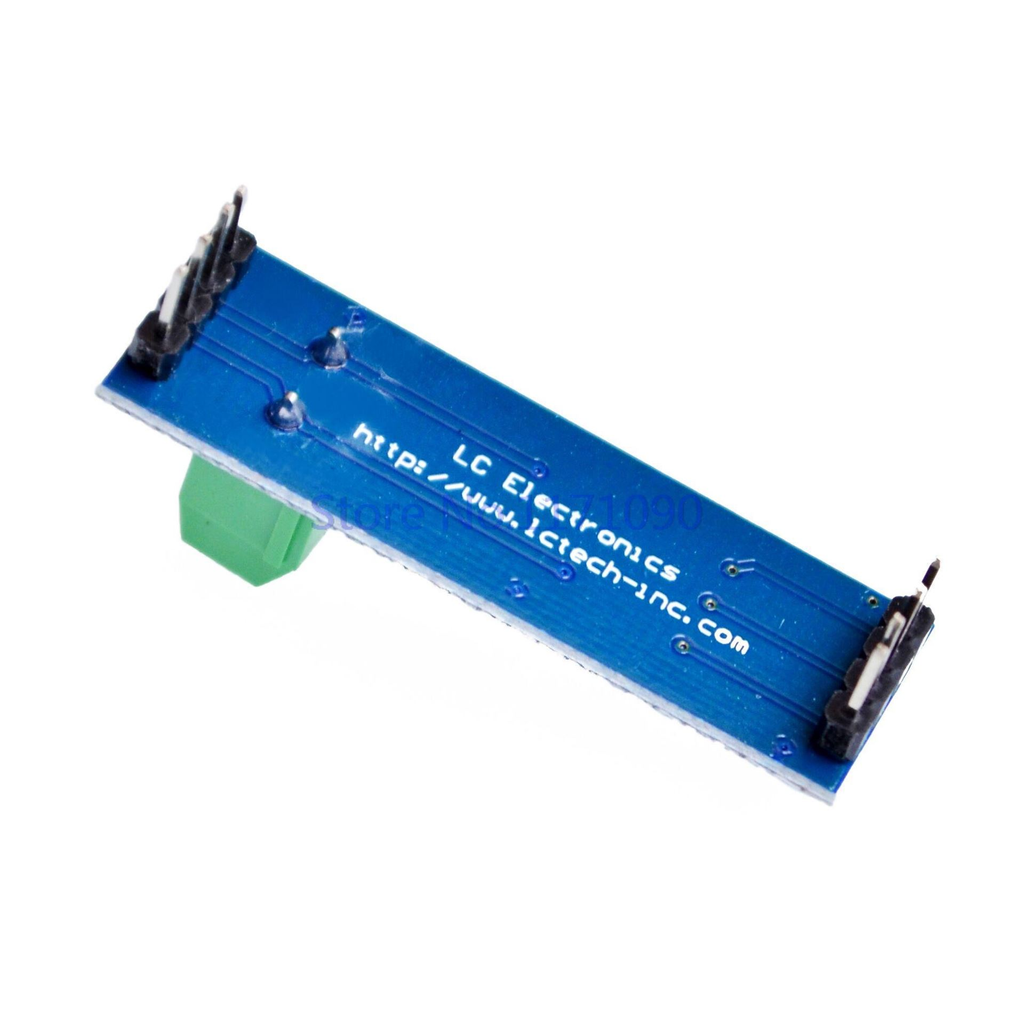

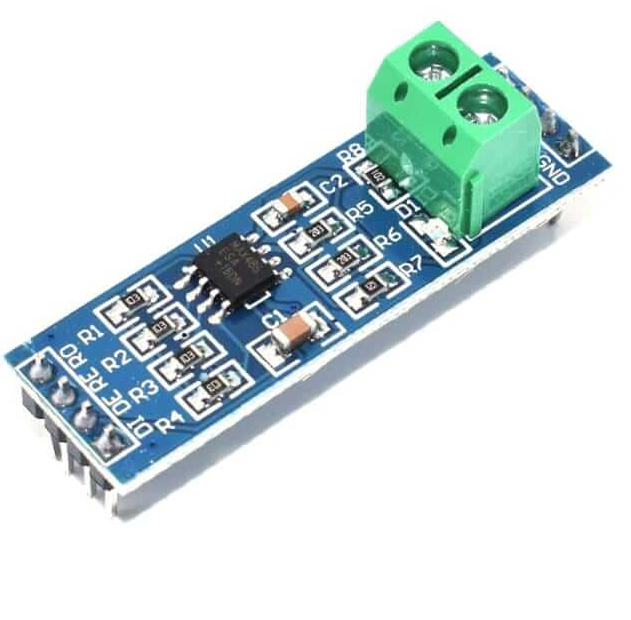

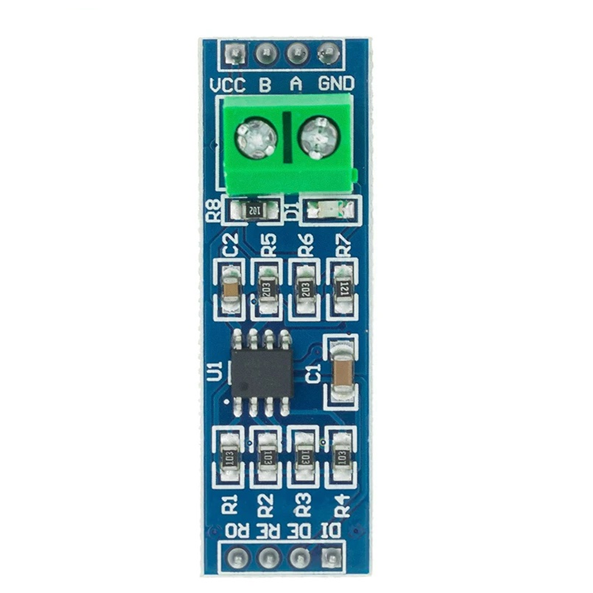

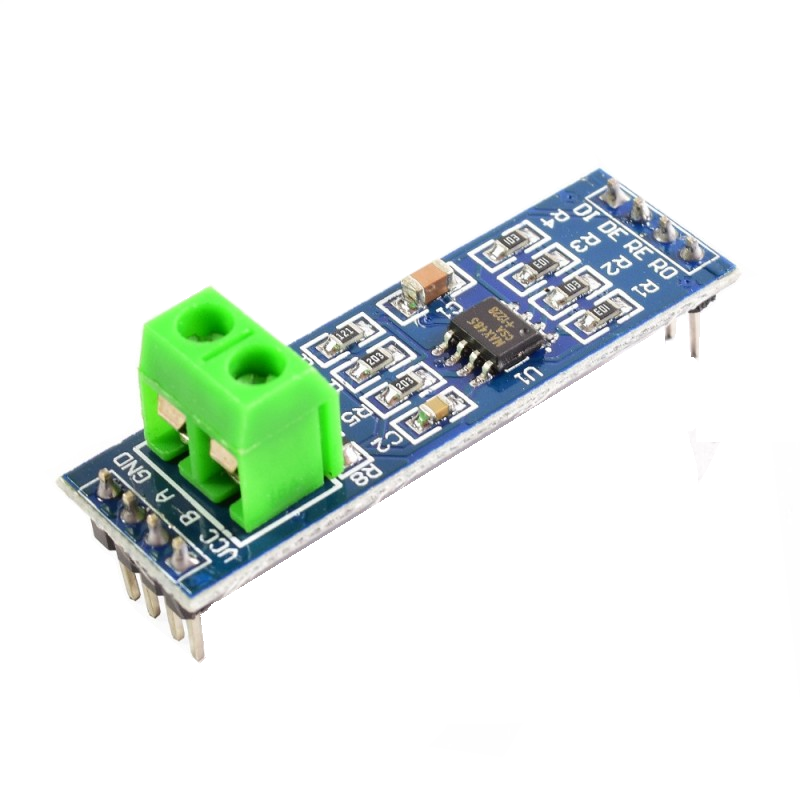

Módulo Convertidor TTL a RS485

Módulo Convertidor TTL a RS485

ROB0812

$ 29.00 MXN Precio incluye IVA

Descripción

El sensor funciona a base del chip MAX485, un transceptor de baja potencia y con una velocidad de respuesta limitada, es normalmente usado para comunicación RS-485. Puede alcanzar una velocidad máxima de transmisión de 2.5Mbps. Este módulo conecta a un microcontrolador o Arduino y permite convertir las señales seriales TTL a RS-485. RS485 se utiliza para comunicaciones serie a distancias más largas que el RS232 directo o TTL, y admite múltiples unidades en el mismo autobús (Multi-Drop). Una de las ventajas del RS485 es la larga distancia de transmisión. El alcance depende de la velocidad, siendo posible conseguir 35 Mbps en distancias inferiores a 10 metros, y hasta 100 Kbps en distancias hasta 1200 metros

El RS485 es un estándar de comunicaciones ampliamente empleado en industria que podemos emplear en microcontroladores como Arduino para leer o escribir en otros dispositivos.

El RS485 es sencillo, robusto y a diferencia de otras tecnologías propietarias, su uso es es gratuito. Por estos motivos, muchos dispositivos sensores y actuadores lo han adoptado como forma de comunicación, siendo frecuente en el ámbito industrial.

Una de las ventajas del RS485 es la larga distancia de transmisión. El alcance depende de la velocidad, siendo posible conseguir 35 Mbps en distancias inferiores a 10 metros, y hasta 100 Kbps en distancias hasta 1200 metros.

Con RS485 podemos establecer comunicación simplex, half-duplex y full-duplex, sin embargo, para la comunicación full-duplex tendremos que establecer dos canales distintos, y disponer de un receptor y emisor en cada uno de las terminales.



  • LED indicador de funcionamiento
  • Funciona en modo emisor y modo receptor
  • Velocidad máxima de 10 Mbit/s (a 10 metros)
  • Longitud máxima de alcance de 1200 metros (a 100 kbit/s)
  • Bajo consumo de energía para la comunicación RS-485
  • Se puede colocar sobre el protoboard o conectar con cables jumper
  • Soporta larga distancia de transmisión
  • Aplicaciones: Comunicación y automatización, combinación con UART (Transmisor-Receptor Asíncrono Universal), para enviar las señales a largas distancias

Especificaciones

  • Chip principal: MAX485
  • Conector: Block 2 tornillos
  • Conector: 2 Header de 4 pines serial TTL
  • Voltaje de alimentación: 5 V
  • Consumo de corriente: 500 uA
  • Potencia de operación: 830 mW
  • Tipo de comunicación: Half-duplex
  • Velocidad máxima a 12 m: 10 Mbit/s
  • Alcance máximo a 100 kbits/s: 1200 m
  • Temperatura de operación mínima: -10 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones: 5.7 cm X 1.4 cm X 2 cm
  • Material: PCB
  • Color: Azul
  • Modelo: OKY3473 +

Usos

  • Largas distancias: Permite enviar datos hasta por 1,200 metrosa velocidades reducidas, o distancias menores a mayores velocidades, superando el límite de pocos centímetros o metros de una señal TTL normal
  • Conexión industrial: Facilita la comunicación entre microcontroladores (como  Arduino o ESP32) y equipos industriales como PLCs, variadores de frecuencia, pantallas HMI y sensores
  • Redes de múltiples dispositivos: Soporta conexiones tipo bus multidrop (múltiples aparatos en una misma línea de dos hilos compartidos)
  • Inmunidad al ruido:  Utiliza señales diferenciales (pines A y B), lo que reduce drásticamente las interferencias electromagnéticas típicas de fábricas o zonas con motores y maquinaria

Aplicaciones

  • Automatización industrial (PLC y sensores): Permite que microcontroladores de bajo voltaje (3.3 V a 5 V) controlen o reciban datos de PLCs, como PLCs pequeños, sensores, motores y actuadores industriales a  través de redes TS485
  • Comunicación de larga distancia: Supera la limitación de distancia de UART/TTL (pocos cm) permitiendo comunicaciones fiables hasta 1200 metros a velocidades más bajas o distancias menores a mayores velocidades
  • Redes multi-drop (Multipunto): Permite conectar hasta 32 dispositivos en un solo bus diferencial de dos hilos (half-duplex) para sistemas complejos de monitoreo
  • Domótica y edificios inteligentes: Control de iluminación, sistemas HVAC (calefacción, ventilación, aire acondicionado) y seguridad que utilizan protocolos basados en RS485
  • Lectura de instrumentación: Conexión de contadores de energía, pantallas y paneles de control que utilizan el estándar TS485 con Arduino o Raspberry Pi

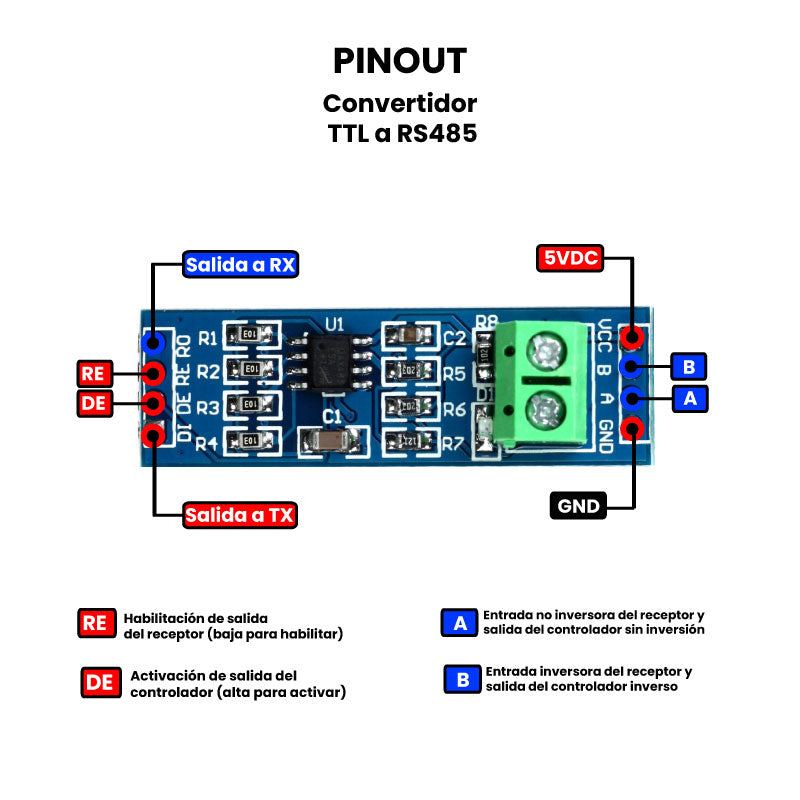

Conexión

  • VCC: Conectar a 5V (voltaje estándar del chip MAX485)
  • GND: Conectar a tierra (0V)
  • RO (Receiver Output): Conectar al pin RX del microcontrolador o Arduino
  • DI (Driver Input): Conectar al pin TX del microcontrolador o Arduino
  • RE y DE: Conectar juntos y luego a un pin digital del microcontrolador para controlar el sentido de la transmisión (opcional si es automático, pero requerido para control manual en modo half-duplex)
  • A y B: Bornes de tornillo para la línea diferencial RS485 (A es no inversora/positiva, B es inversora/negativa)
