Módulo Cargador Batería de Litio 1 A Micro USB-B 5 V TP4056 cargar las baterías por medio de sus dos caimanes polarizados independientes o por medio de sus terminales faston hembra, para cargar baterías de carros montables, motos, lámparas industriales semiconductor refacciones electronicas componentes electronicos todo en electronica tienda de electronica en Torreon tienda en linea en Mexico mecatronica robotica computacion audio reparacion de aparatos electronicos cmos ttls transistores resistencias capacitores accesorios proyectos diodos arduino sparkfun pololu todo en electronica circuito integrado

$ 17.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

Este módulo utiliza un puerto mini USB de 5V para cargar una batería de iones de litio o lipo. Cuenta con indicación LED y utiliza el circuito integrado TP4056. Basado en el chip TP4056 y el chip de protección de batería DW01 este módulo mostrará una corriente de carga de 1A y luego se cortará cuando haya terminado. Además, cuando el voltaje de la batería cae por debajo de 2.4 V, el chip de protección desconectará la carga para proteger la celda de funcionar a una tensión demasiado baja y también protege contra la conexión de sobre tensión, compruebe por favor que la conexión sea correcta la primera vez que se use.

Este módulo se utiliza para cargar una baterías de litio o múltiples baterías en secciones paralelas, se puede alimentar con cables soldados o por el puerto Micro-USB para poder utilizar un cargador convencional o el puerto de un PC.

Un cargador de baterías es un dispositivo utilizado para suministrar la corriente eléctrica o tensión eléctrica que almacenará una o varias simultáneamente- pila recargable o una batería.

El TP4056 es un controlador de carga y descarga de batería de iones de litio que se utiliza comúnmente en dispositivos portátiles y dispositivos de alimentación móvil. Es un componente electrónico que se encarga de controlar el proceso de carga y descarga de una batería de iones de litio, protegiéndola de daños y prolongando su vida útil. El TP4056 incluye una protección contra sobretensión, sobretemperatura y cortocircuitos, así como una función de carga constante y una función de descarga constante. También tiene un indicador LED para mostrar el estado de carga de la batería. El TP4056 es un componente compacto y eficiente que se utiliza ampliamente en aplicaciones de alimentación móvil, como cargadores de teléfonos móviles y dispositivos de alimentación portátil.

La carga de corriente depende de la tecnología y de la capacidad de la batería a cargar. Por ejemplo, la corriente tensión que debería suministrarse para una recarga de una batería de auto de 12 V deberá ser muy diferente a la corriente para recargar una batería de 5 V de teléfono móvil.

Este módulo es de fácil manejo, solo tienes que soldar terminales o cable directamente en los pines del modulo para conectar la batería y obtener voltaje de salida para tus proyectos. El modulo tiene un puerto Micro USB que permite ingresar voltaje de entrada de 5V para cargar la batería, también tienen 2 terminales VIN que puedes ingresar voltaje de entrada externo desde 5V a máximo 8V. También puedes integrarlo en placas de circuito impreso PCB ya sea fenólica o perforada.

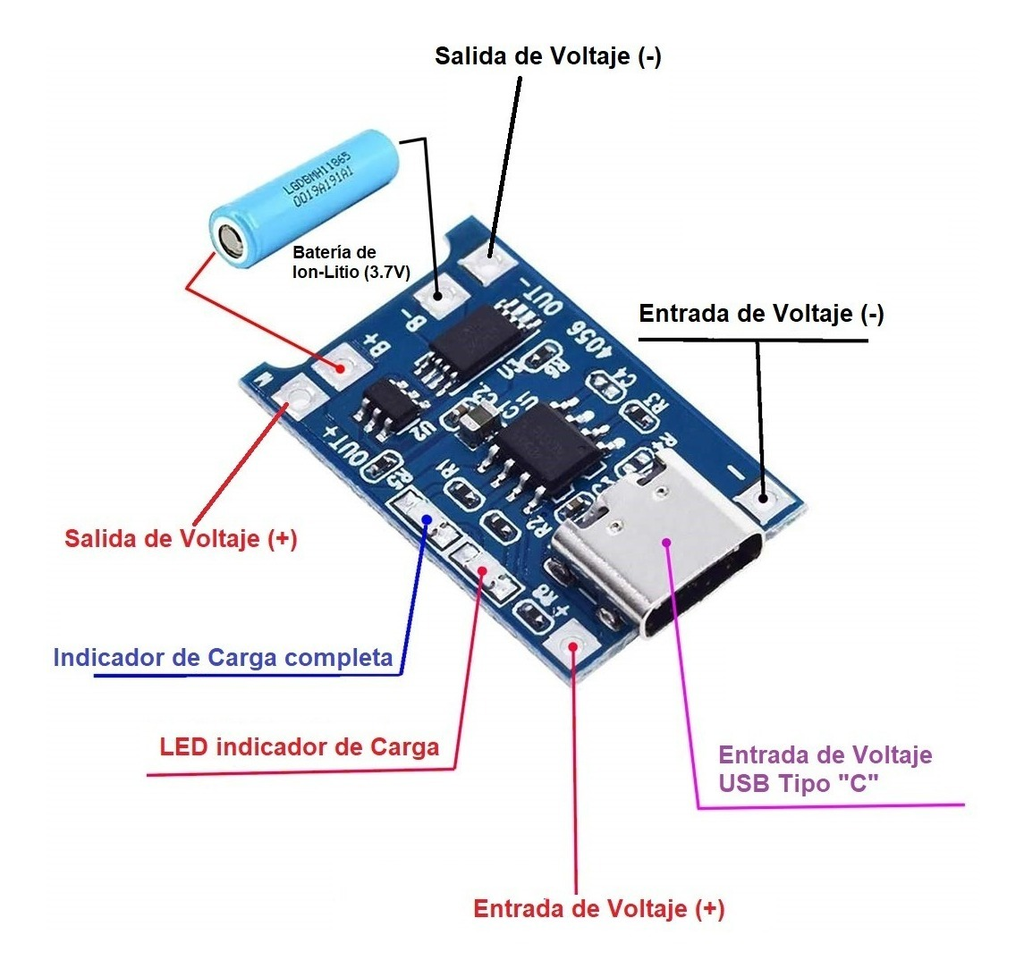

Hay dos maneras de alimentar el módulo, una es a través del puerto micro USB y la otra es alimentándolo con una fuente externa de 5V directamente a la placa (IN+ a positivo) y (IN- a negativo). Posteriormente para la conexión de la batería en las terminales (B- a negativo) y (B+ a positivo). Las terminales (OUT+ a positivo) y (OUT- a negativo) son utilizadas para alimentar proyectos.

Indicadores LED rojo carga en proceso y LED azul carga completa
Puede usarse para baterías Li-Ion 18650, polímero y otra batería de litio
Para conectar debe ser soldada en las pistas de cobre estañadas
No cuenta con polaridad inversa
Una demanda de voltaje o corriente cercano a valores máximos de forma prolongada podría dañar el dispositivo
No cuenta con protección frente a inversión de polaridad en sus entradas o salidas
Se recomienda el uso de un disipador si se le demanda mas de 1A
Protección contra sobrecargas y sobredescargas
Voltaje de carga completa de 4.15 V ± 0.05 V (Led Azul)
Indicador LED: Rojo (Cargando)
Tipo de entrada: Micro USB Tipo B
Aplicaciones: Carga de baterías, útil en prototipos y proyectos estudiantiles

Especificaciones

Método de carga: Lineal
Conector de entrada: Jack Micro USB-B
Género del conector: Jack (Hembra)
Voltaje de alimentación mínimo: 4.5 V
Voltaje de alimentación máximo: 5 V
Voltaje de carga completa: 4.2 V
Voltaje de entrada máxima en terminales VIN (+ y -): 8 V
Corriente de carga: 1 A
Potencia de salida: 4.2 W
Precisión de carga: 1.5 %
Corriente de protección contra sobre corriente: 3 A
Voltaje de umbral de carga lenta: 2.9 V
Voltaje de histéresis de carga lenta: 80 mV
Led indicador: Rojo (Cargando) y Azul (Carga completa)
Temperatura de operación mínima: -10 °C
Temperatura de operación máxima: 85 °C
Dimensiones: 2.8 cm X 1.7 cm X 0.4 cm
Material: PCB
Color: Azul
Modelo: S3 +
Modelo: MICROUSB-CHARGER-TP4056

Aplicaciones

Proyectos DIY y estudiantiles: Excelente para alimentar proyectos con Arduino, ESP32 o Raspberry Pi que requieren una fuente de alimentación -portátil de 3.7 V -4.2 V
Electrónica portátil: Carga de baterías en linternas, juguetes pequeños, altavoces bluetooth y dispositivos portátiles
Gestión de baterías 18650/Lipo: Se utiliza para recargar baterías de iones de litio de una sola celda (3.7 V-4.2 V) sin circuito de protección propio (el módulo lo incorpora)
Drones y robótica pequeña: Carga de baterías LiPo de bajo amperaje

Nota: Verifica el voltaje de salida antes de conectar un circuito en la salida VOUT la primera vez que conecta el módulo, puede realizar el ajuste de salida mediante el preset.
