LM301ADG
CIRLM301ADG
Descripción
El LM301ADG es un amplificador operacional de propósito general que cuenta con un rendimiento mejorado sobre los estándares de la industria como el LM709. Técnicas avanzadas de procesamiento hacen posible un orden de magnitud en la reducción de las corrientes de entrada y un rediseño de la de circuitos de polarización reduce la variación de la temperatura de la corriente de entrada. Este amplificador ofrece muchas características que hacen que su aplicación casi toda prueba, protección contra sobrecarga en la entrada y la salida, sin pestillo-up cuando se supera el rango de modo común y la ausencia de oscilaciones y la compensación con un único condensador de 30 pF. Tiene ventajas sobre los amplificadores compensados internamente en que la compensación de la frecuencia se pueden adaptar a la aplicación particular. Por ejemplo, en los circuitos de baja frecuencia que puede ser una compensación excesiva para una mayor margen de estabilidad o la compensación se puede optimizar para dar más de un factor de diez mejora en el rendimiento de alta frecuencia para la mayoría de aplicaciones.
- Corriente de compensación de entrada baja: 20 nA
- Rango de temperatura máxima
- Compensación de frecuencia externa para flexibilidad
- La salida de clase AB proporciona una linealidad excelente
- Protección contra cortocircuitos de salida
- Características de deriva garantizadas
Especificaciones
- Tipo amplificador operacional: Uso general
- Número de amplificadores: 1
- Tensión de alimentación mínima: 3 V
-
Tensión de alimentación máxima: ± 18 V
-
Tensión de entrada diferencial: ± 30 V
-
Tensión de entrada: ± 15 V
-
Tolerancia a la ESD: 2000 V
-
Voltaje de desplazamiento de entrada: 10 V
- Corriente de desplazamiento de entrada: 70 nA
- Velocidad de respuesta: 0.5 V/μs
- Ancho de banda: 1 MHz
- Temperatura de trabajo mínima: 0°C
- Temperatura de trabajo máxima: 70°C

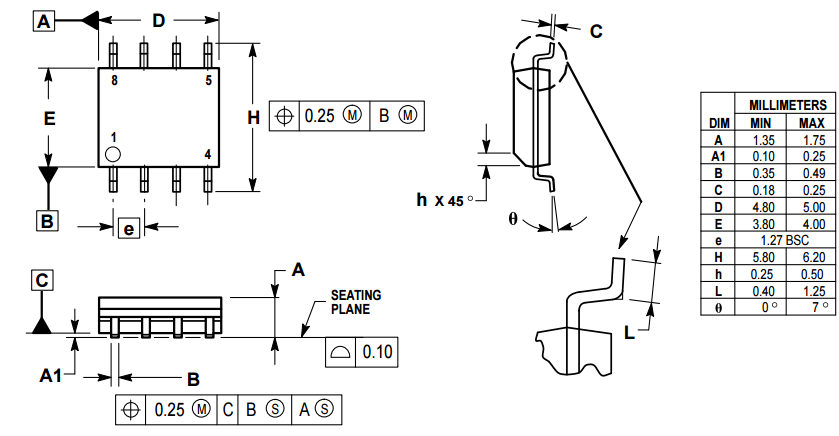

- Encapsulado: SOIC

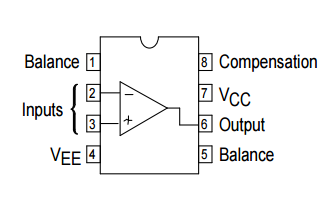

- Número de pines: 8
Sustituto
No aplica
Documentación
