L293DD

L293DD

CIRL293DD

$ 170.00 MXN Precio incluye IVA

Descripción Driver motor 4 salidas push-pull con diodo. El L293DNE es un conductor de alta corriente cuádruple medio-H. El L293DD está diseñado para proporcionar corrientes de excitación bidireccional de hasta 600 mA a voltajes de 4.5 V a 36 V. El dispositivo está diseñado para conducir cargas inductivas tales como relés, solenoides, DC y motores paso a paso bipolares, así como otras cargas de alto voltaje / alta corriente en aplicaciones de alimentación positivas. Todas las entradas son compatibles TTL. Cada salida es una unidad de circuito completo tótem, con un transistor Darlington y una fuente de pseudo-Darlington. Los conductores están habilitadas en parejas, con los conductores 1 y 2 habilitadas por 1,2EN y los conductores 3 y 4 habilitadas por 3,4EN. Cuando una entrada de habilitación es alta, los controladores asociados están habilitados y sus salidas son activos y en fase con sus entradas. Cuando la entrada de habilitación es baja, los conductores son personas con discapacidad y sus salidas están apagadas y en el estado de alta impedancia. Con las entradas de datos adecuadas, cada par de conductores forma una unidad reversible-H completa (o puente) adecuada para aplicaciones de solenoide o el motor.

  • Con diodo
  • Aplicaciones: Control motor de escobilla DC y paso a paso

Especificaciones

  • Tipo: Driver para motor
  • Tipo de motor: Half-H (Paso a paso y cepillo DC)
  • Número de salidas: 4
  • Suministro de voltaje mínimo: 4.5 V
  • Suministro de voltaje máximo: 36 V
  • Corriente de salida: 600 mA
  • Temperatura de funcionamiento mínimo: 0°C
  • Temperatura de funcionamiento máximo: 70°C

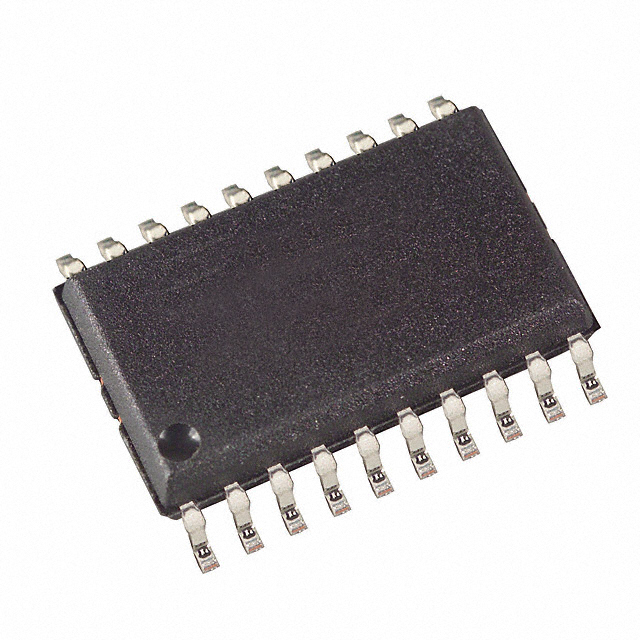

  • Encapsulado SOIC
  • 20 pines

Sustituto

NTE1749

Documentación

Datasheet

Nota: Este circuito contiene un diodo interno en la salida. A diferencia del L293B que no lo tiene.
