ICE3B0565J

ICE3B0565J

CIRICE3B0565J

$ 120.00 MXN Precio incluye IVA

Descripción

Circuito Integrado ICE3B0565J diseñado para su uso como controlador de modo de corriente SMPS fuera de línea con CoolMOS® de 650 V integrado y celda de inicio (modo de fluctuación de frecuencia). El CoolSET®-F3 (versión Jitter) cumple los requisitos para adaptadores de batería fuera de línea y SMPS de bajo costo para el rango de potencia más bajo. Mediante el uso de una tecnología BiCMOS se proporciona un amplio rango de VCC de hasta 26 V. Esto cubre los cambios en la tensión de alimentación auxiliar si se implementa una regulación CV / CC en el lado secundario. Además, se integra un modo ActiveBurst para cumplir con los requisitos de energía en espera más bajos <100 mW sin carga y Vin = 270 VCA. Como durante el modo de ráfaga activa el controlador está siempre activo, hay una respuesta inmediata en los posibles saltos de carga sin ningún apagón en el SMPS. En el modo de ráfaga activa, la ondulación del voltaje de salida se puede reducir en <1%. Además, se ingresa al modo de reinicio automático en caso de sobretemperatura, sobretensión de VCC, bucle abierto de salida o sobrecarga y subtensión de VCC. Por medio de la limitación de corriente pico interna precisa, la dimensión del transformador y el diodo secundario se puede reducir, lo que conduce a una mayor rentabilidad.


  • Eficiencia: > 75 % con carga completa
  • Ondulaciones de la tensión de salida: < 50 MVP-p
  • Avalancha de 650 V Rugged CoolMOS® con celda de arranque insconmutable incorporada
  • Modo de ráfaga activa para la potencia de espera más baja con carga liviana controlada por la señal de retroalimentación
  • Respuesta de salto de carga rápida en modo de ráfaga activa
  • Frecuencia de conmutación fija de 67 kHz
  • Modo de reinicio automático para detección de exceso de temperatura
  • Reinicio automático
  • Modo de detección de sobretensión
  • Modo de reinicio automático para sobrecarga y lazo abierto
  • Modo de reinicio automático para subtensión de VCC
  • Arranque suave definido por el usuario
  • Mínimo de componentes externos requeridos
  • Ciclo de trabajo máximo 75%
  • Tolerancia general de limitación de corriente <± 5%
  • Límite interno Borrado de bordes
  • La tecnología BiCMOS proporciona un amplio rango de VCC
  • Fluctuación de frecuencia para EMI baja

Especificaciones

  • Voltaje de entrada mínima: 85 V
  • Voltaje de entrada máxima: 265 V
  • Frecuencia de entrada: 50 Hz - 60 Hz
    • Tensión de salida y corriente: 5V +/- 2 %
    • Corriente de salida: 2.4 A
    • Potencia de salida: 12 W
    • Temperatura de operación mínima: -40°C
    • Temperatura de operación máxima: 150°C
    • Encapsulado: DIP

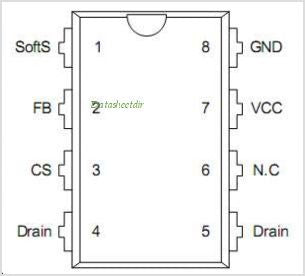

    • Número de pines: 8

    Sustituto

    No Aplica
