FAN7380MX

FAN7380MX

CIRFAN7380MX

$ 89.00 MXN Precio incluye IVA

Descripción

El FAN7380 es un circuito integrado monolítico controlador de puerta, de medio puente para MOSFET e IGBT, que funcionan con hasta + 600 V. El circuito de cambio de nivel avanzado permite el funcionamiento del controlador de compuerta. El nivel lógico de entrada es compatible con las puertas lógicas estándar de la serie TTL. El circuito interno de protección contra disparos proporciona al dispositivos de conmutación de salida prevención superior de tiempo muerto de 100 ns desde ambos períodos de transición durante la conducción. Los circuitos UVLO para ambos canales previenen el mal funcionamiento cuando VCC y VBS son más bajos que el voltaje de umbral especificado.


  • Canal flotante diseñado para operación de arranque a + 600 V
  • Capacidad de conducción de corriente de abastecimiento / hundimiento para ambos canales 90 mA / 180 mA
  • Circuito de cancelación de ruido de modo común dv / dt
  • Funciones UVLO para ambos canales
  • Niveles de umbral de lógica de entrada compatible con TTL
  • Retraso de propagación coincidente por debajo de 50 ns
  • Función incorporada de control de tiempo muerto 100 ns
  • Salida en fase con entrada

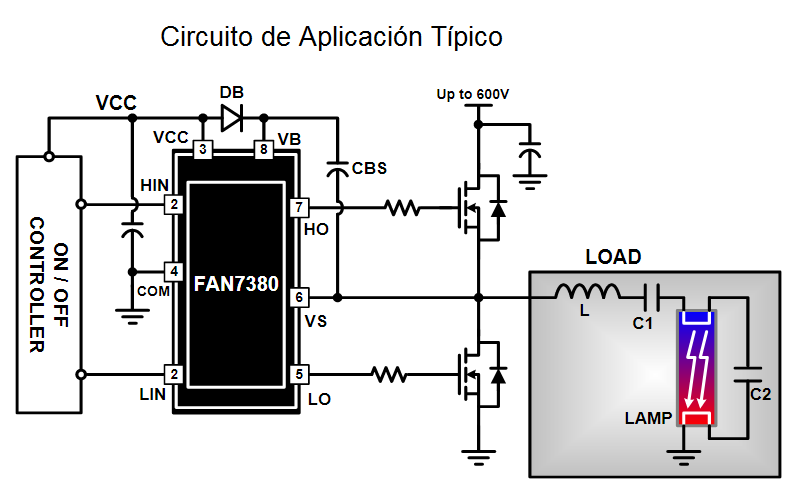

  • Aplicaciones: Balastra de lámpara fluorescente

Especificaciones

  • Tipo: Gate driver
  • Configuración del controlador: High Side
  • Número de controladores: 2 Driver
  • Número de salidas: 2
  • Voltaje de alimentación máxima: 20 V
  • Voltaje de alimentación mínima: 10 V
  • Corriente de salida: 180 mA
  • Disipación de potencia: 0.625 W
  • Tiempo de subida: 230 ns
  • Tiempo de caída: 90 ns
  • Temperatura de operación mínima: - 40 °C
  • Temperatura de operación máxima: 125 °C
  • Encapsulado: SOIC

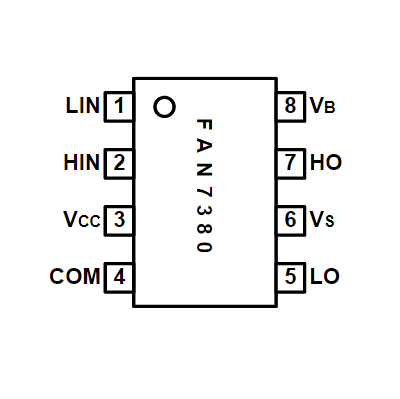

  • Número de pines: 8

Sustituto

No Aplica
