$ 43.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

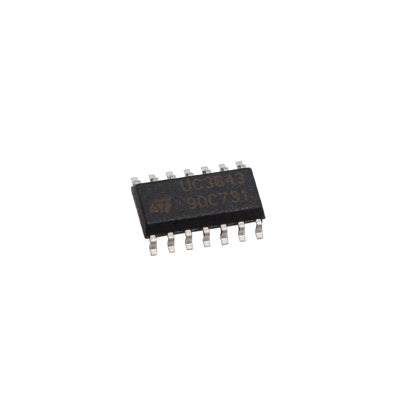

El UC3843D es un controlador PWM de modo de corriente optimizada para off-line y convertidores de CC a CC. Proporcionando las características necesarias para controlar el modo actual de fuentes de alimentación conmutadas modo, este controlador tiene las siguientes características mejoradas. La puesta en marcha de corriente se garantiza que sea inferior a 0,5 mA. oscilador de descarga se recorta para 8.3mA. Durante baja tensión de bloqueo, la etapa de salida puede hundir al menos 10 mA a menos de 1.2 V por encima de VCC 5V.

Optimizado para convertidores fuera de línea y de CC a CC
Baja corriente de arranque (<1mA)
Compensación de avance automático
Límite de corriente pulso por pulso
Características mejoradas de respuesta de carga
Bloqueo de baja tensión con histéresis
Supresión de pulso doble
Salida de tótem de alta corriente
Referencia de banda prohibida recortada internamente
Amplificador de error RO bajo
Aplicaciones: Administración de potencia

Especificaciones

Voltaje de entrada: 30 V
Corriente de salida: ±1 A
Energía de salida (carga capacitiva): 5 μJ
Disipación de potencia Tamb ≤ 25 °C: 725 mW
Entradas analógicas (pines 2, 3): -0.3 V a 6.3 V
Resistencia térmica: 165°C
Temperatura de operación mínima: 0 °C
Temperatura de operación máxima: 70 °C
Encapsulado: SOIC
Número de pines: 14
