Módulo Amplificador de Audio 18 W Mono

Módulo Amplificador de Audio 18 W Mono

ROB0035

$ 29.00 MXN Precio incluye IVA

Descripción

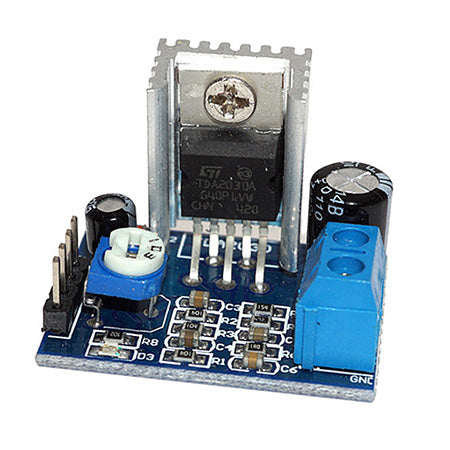

Módulo amplificador de sonido de un canal que permite una óptima calidad de sonido. Este módulo funciona para amplificar señales de sonido de computadores, celulares, tablets, iPod, MP3, entre otros.  Este módulo tiene una salida máxima de potencia de hasta 18 W. La tarjeta además de incluir el circuito con disipador cuenta con un preset para regular la potencia o volumen de salida de la tarjeta. Es ideal para incursionar en la fabricación de amplificadores fabricados en casa, debido a su tamaño, facilidad de uso y cómodo precio.
El TDA2030A requiere una fuente de alimentación que proporcione entre 14V y 18V (CC) y suficiente corriente para alimentar tanto el amplificador como el altavoz. Si la fuente no proporciona suficiente corriente (al menos 2A), el amplificador podría no funcionar correctamente o dañarse.

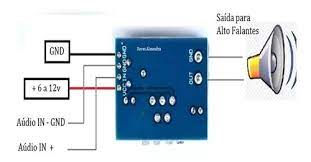

Asegúrate de conectar la polaridad correcta de la fuente de alimentación (positivo a positivo y negativo a negativo). Conectar incorrectamente la fuente puede dañar irreversiblemente el circuito.
Mantén el módulo alejado de fuentes de calor externas, y asegúrate de que haya suficiente circulación de aire alrededor del amplificador para ayudar a disipar el calor.

El TDA2030A tiene ciertas protecciones internas, pero aún así es recomendable asegurarse de que no se conecten altavoces con una impedancia demasiado baja (por ejemplo, <4Ω) ya que podría sobrecargar el amplificador. En caso de cortocircuitos en la salida o en la entrada, el módulo puede dañarse, por lo que siempre es recomendable verificar que no haya cables sueltos o cortos antes de encender el amplificador. Cuando termines de realizar todas las conexiones, realiza pruebas con un volumen bajo antes de aumentar el volumen. Esto ayuda a identificar posibles problemas sin poner en riesgo los componentes.

  • Alto rendimiento y bajo consumo de energía
  • Capacitores para filtrar el ruido proveniente de la señal de entrada
  • Incluye un preset de 10K ajustable, para ajustar el volumen
  • Disipador de calor para proteger el circuito integrado TDA2030A
  • Con orificios para atornillar  a superficie
  • Adecuado para altavoces de 4-8 ohms
  • Con 1 conector block para el canal
  • Aplicaciones: Amplificador de audio



Especificaciones

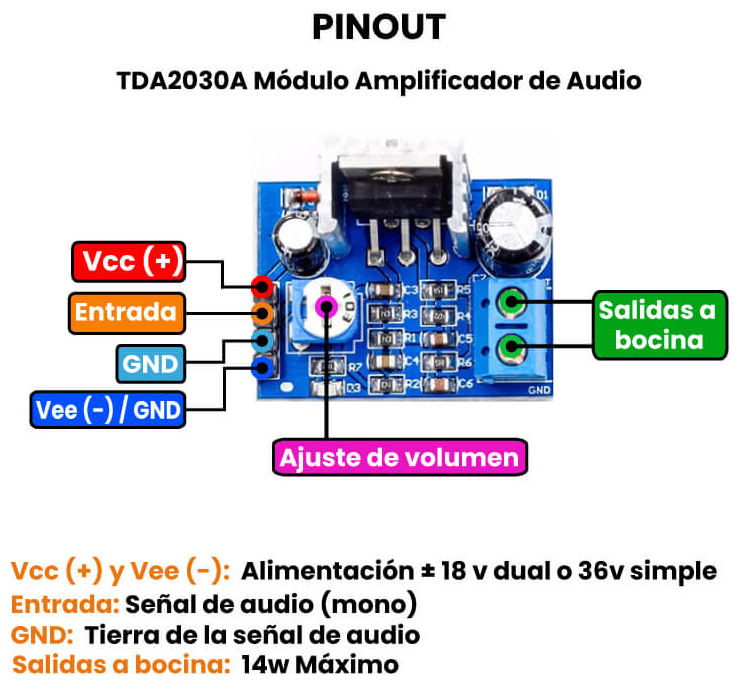

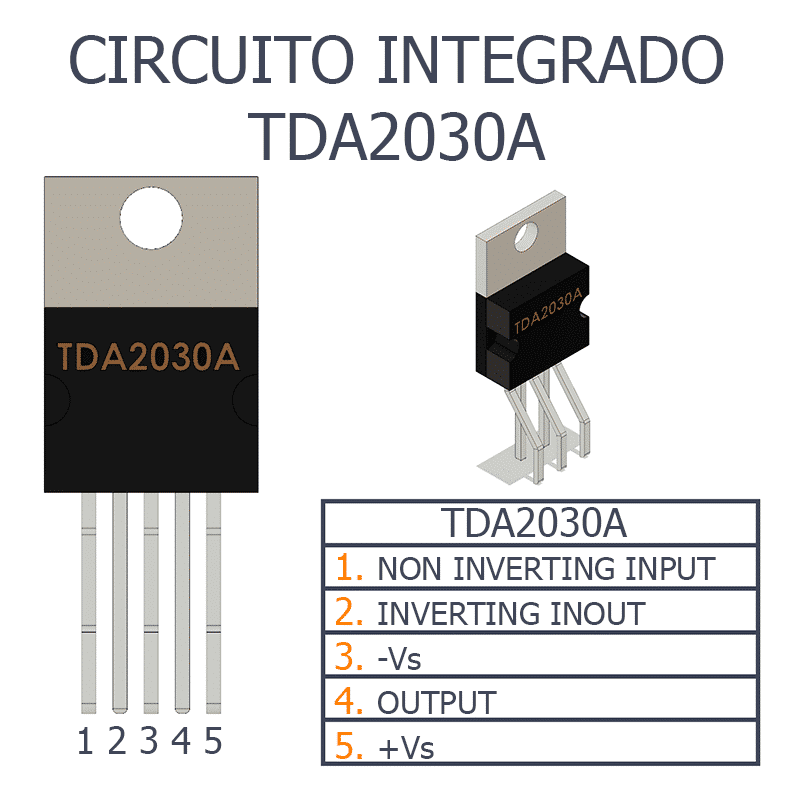

  • Chip principal: TDA2030A
  • Tipo interfaz: 1 canal
  • Voltaje de alimentación mínima: 6 V
  • Voltaje de alimentación máxima: 12 V
  • Potencia máxima: 18 W
  • Impedancia de salida mínima: 4  Ohm
  • Impedancia de salida máxima: 8 Ohm
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 85 °C

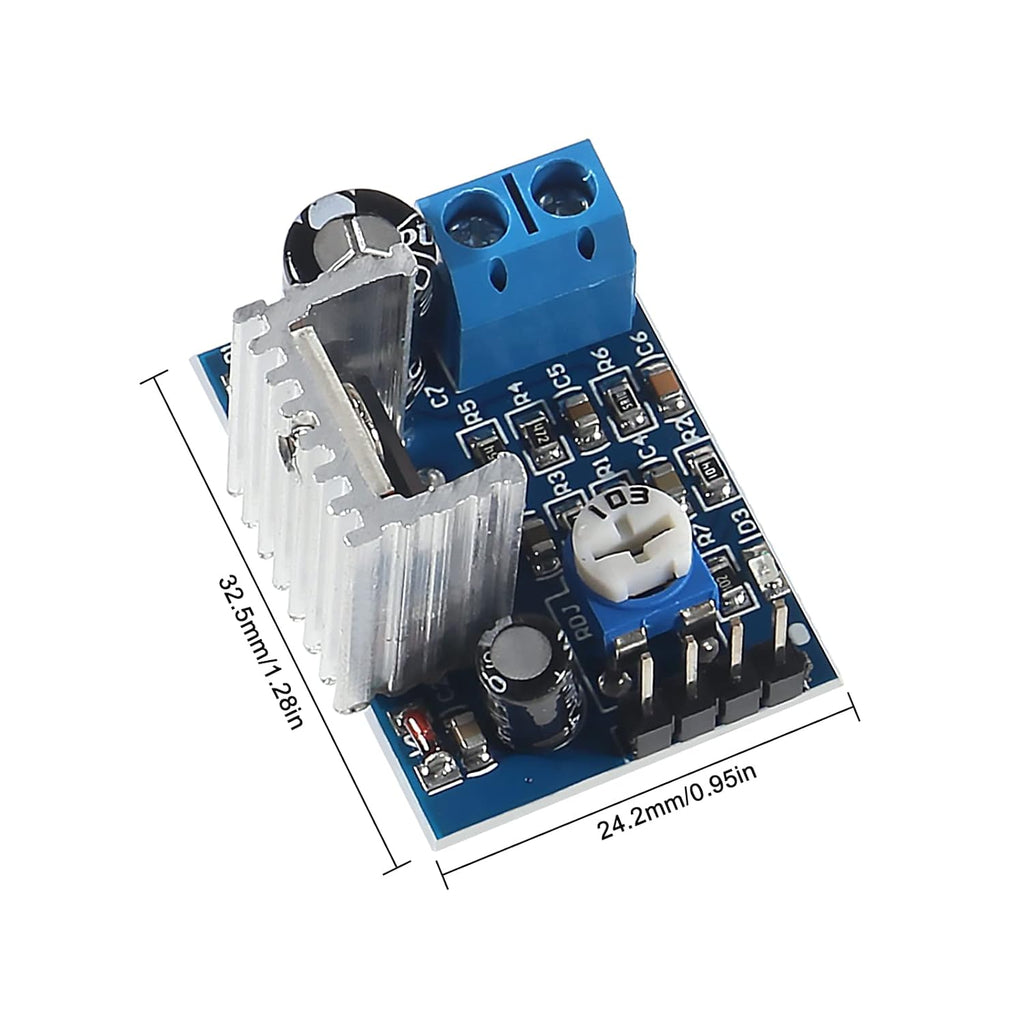

  • Dimensiones: 32mm X 24 mm X 20mm
  • Modelo: OKY3462
  • Modelo: S4 +

Nota: Cuando trabajas con un módulo amplificador de audio TDA2030A, es importante tomar varias precauciones para asegurar un funcionamiento seguro y evitar daños al módulo o a otros componentes del sistema.

1. Fuente de alimentación
  • Volts y Amperaje: El TDA2030A requiere una fuente de alimentación que proporcione entre 14V y 18V (CC) y suficiente corriente para alimentar tanto el amplificador como el altavoz. Si la fuente no proporciona suficiente corriente (al menos 2A), el amplificador podría no funcionar correctamente o dañarse.
  • Polaridad: Asegúrate de conectar la polaridad correcta de la fuente de alimentación (positivo a positivo y negativo a negativo). Conectar incorrectamente la fuente puede dañar irreversiblemente el circuito.
  • Protección contra sobrecarga: Si es posible, utiliza una fuente de alimentación que tenga protección contra sobrecarga o cortocircuitos, para evitar daños si hay un mal funcionamiento en el sistema.
2. Calor y disipación
  • Ubicación: Mantén el módulo alejado de fuentes de calor externas, y asegúrate de que haya suficiente circulación de aire alrededor del amplificador para ayudar a disipar el calor.
3. Conexiones y cables
  • Conexiones seguras: Verifica que todas las conexiones, tanto de la fuente de alimentación como de las señales de entrada y salida, estén bien aseguradas. Un mal contacto puede generar ruidos, pérdidas de señal o incluso dañar los componentes.
  • Uso de cables adecuados: Usa cables de buena calidad y suficiente grosor para la alimentación y para la conexión del altavoz. Los cables muy finos pueden sobrecalentarse y generar pérdidas de señal.
4. Protección de sobrecarga y cortocircuitos
  • El TDA2030A tiene ciertas protecciones internas, pero aún así es recomendable asegurarse de que no se conecten altavoces con una impedancia demasiado baja (por ejemplo, <4Ω) ya que podría sobrecargar el amplificador.
  • En caso de cortocircuitos en la salida o en la entrada, el módulo puede dañarse, por lo que siempre es recomendable verificar que no haya cables sueltos o cortos antes de encender el amplificador.
5. Evita ruidos y distorsiones
  • Evita la retroalimentación: Asegúrate de que el cable de entrada de audio no esté demasiado cerca de cables de corriente o componentes que generen interferencias. Esto evitará ruidos indeseados o distorsiones en la señal de audio.
  • Ajuste de volumen: Nunca pongas el volumen al máximo desde la entrada (tu teléfono o dispositivo de audio) si no has ajustado previamente el volumen en el amplificador. Un nivel de señal demasiado alto puede provocar distorsiones o incluso dañar el amplificador.
6. Evita el contacto con partes expuestas
  • Prevención de descargas eléctricas: Asegúrate de que el módulo esté desconectado de la fuente de alimentación mientras realizas ajustes o conexiones. Aunque el TDA2030A trabaja a voltajes relativamente bajos, es recomendable tener precaución con las conexiones de alta corriente.
7. Cuidado al conectar el altavoz
  • Impedancia adecuada del altavoz: El altavoz conectado al TDA2030A debe tener una impedancia de entre 4 y 8 ohmios, ya que altavoces con una impedancia demasiado baja pueden causar que el amplificador se sobrecargue y se dañe.
8. Evitar cortocircuitos en las salidas
  • Nunca pongas en cortocircuito las salidas del amplificador. Esto puede dañar tanto el amplificador como los altavoces. Verifica siempre las conexiones de salida antes de encender el dispositivo.
9. Pruebas de funcionamiento
  • Cuando termines de realizar todas las conexiones, realiza pruebas con un volumen bajo antes de aumentar el volumen. Esto ayuda a identificar posibles problemas sin poner en riesgo los componentes.
