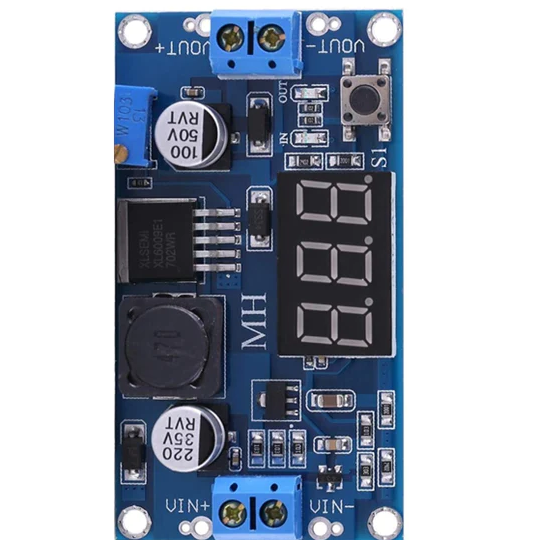

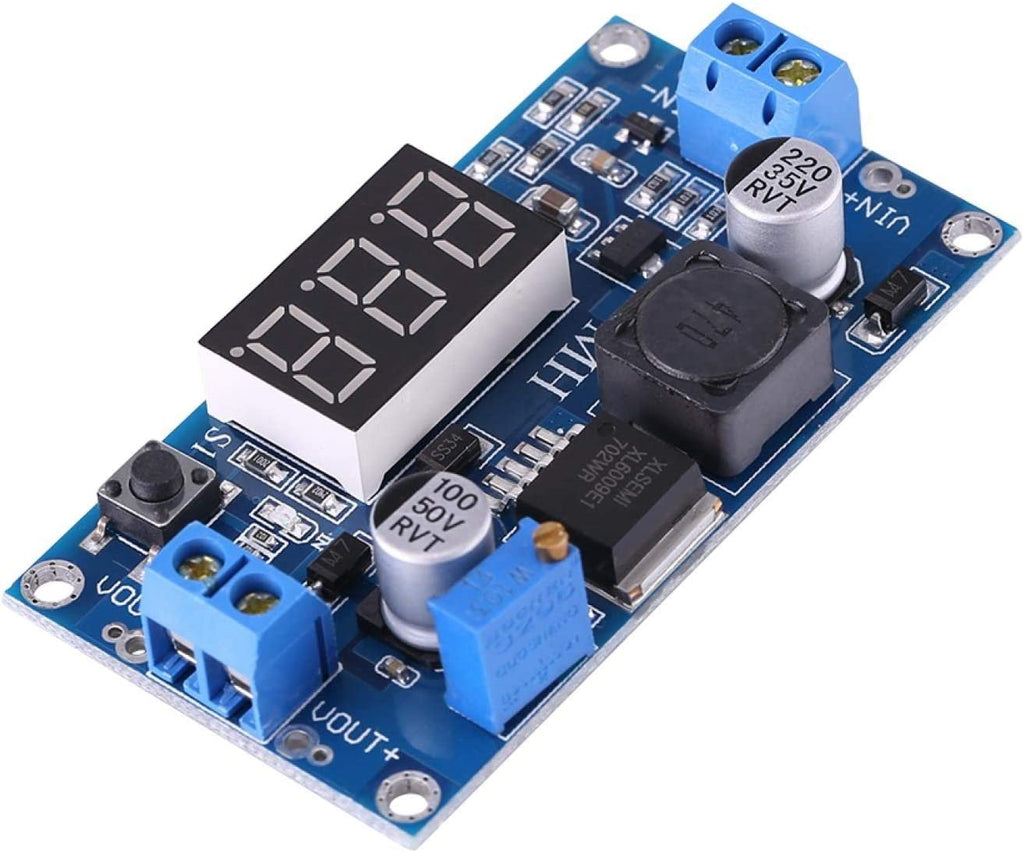

Módulo Elevador de Voltaje 4.3/32 V a 5/52 V XL6009 con Pantalla

Módulo Elevador de Voltaje 4.3/32 V a 5/52 V XL6009 con Pantalla

ROB0001

$ 125.00 MXN Precio incluye IVA

Descripción

Este es un módulo que te permite elevar el voltaje con el que puedes hacer una gran variedad de cosas que no has podido hacer mientras trabajas con tus proyectos. ¿Te ha pasado que tu fuente de alimentación es de un voltaje menor al que necesitas para alimentar algún motor, o cualquier otro actuador? ya no tienes que preocuparte más por eso con este módulo. También te puede servir para alimentar tus aparatos electrónicos mientras viajas en tu automóvil,  ya que el voltaje que te suministra la batería de tu auto es de 12 V y este módulo te permite elevar el voltaje hasta  35 V.

A diferencia de los tradicionales reguladores lineales como el LM317 o el 7805, esta fuente de alimentación de corriente directa puede proveer hasta 3 amperes a tus circuitos de manera muy eficiente y por lo tanto emitiendo una menor cantidad de calor.

Este módulo es un regulador elevador de voltaje de alto rendimiento de conmutación (BOOST). El módulo utiliza la segunda generación de la tecnología de conmutación de alta frecuencia XL6009E1 de núcleo en lugar de los chips de primera tecnología de generación de LM2577. El módulo XL6009 tiene un rendimiento superior al módulo LM2577.

  • Diseñado con voltímetro, el error del voltímetro es de ± 0,1 V, el rango de medición es de 5 V ~ 35 V
  • El interruptor de botón táctil cambia la medición del voltaje de entrada o salida, y hay una luz indicadora que muestra qué voltaje se mide

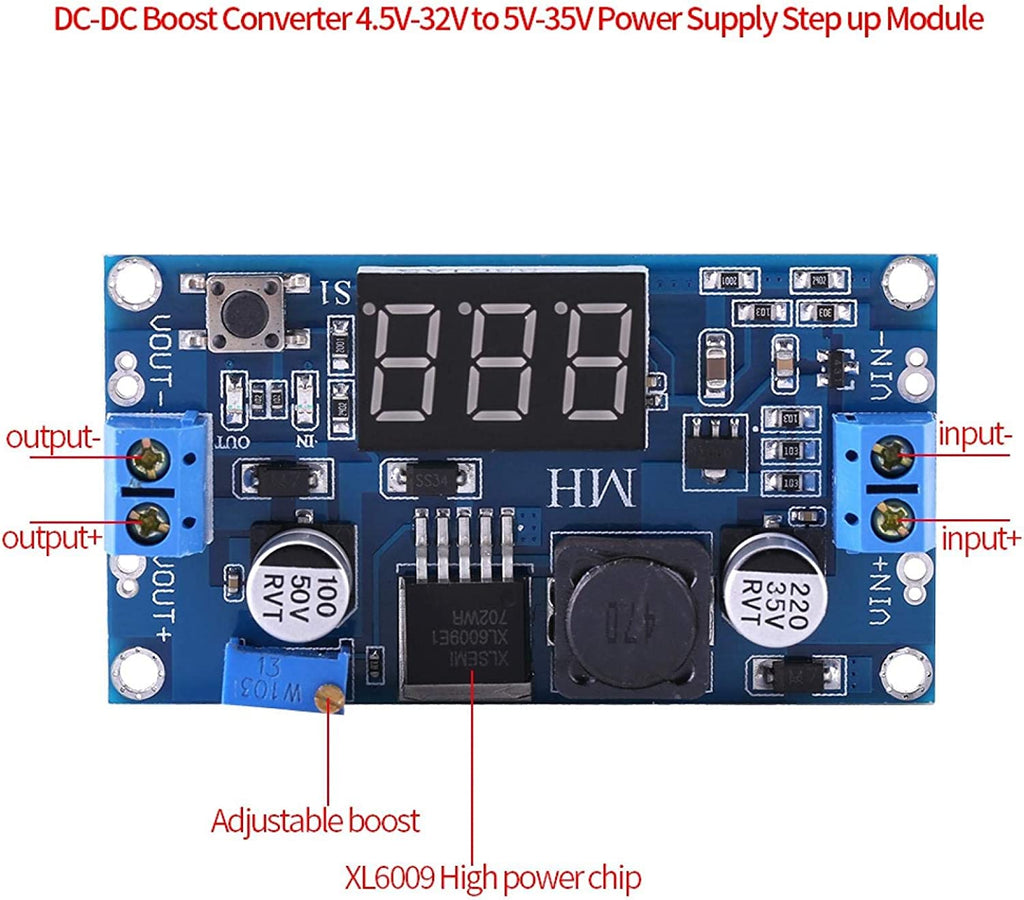

  • La entrada y salida tienen terminales de tornillo para una conexión conveniente incluso sin soldador, y mantienen la almohadilla de soldadura para la conexión de soldadura
  • La corriente de salida máxima puede ser de hasta 4A; Se recomienda que la corriente de trabajo sea de aproximadamente 2 A y agregue un disipador de calor si es más de 2 A
  • Usando la frecuencia de oscilación interna de 400 kHz, pertenece a la segunda generación del regulador de voltaje del interruptor, bajo consumo, alta eficiencia
  • Con un orificio para atornillar
  • Salida ajustable
  • Aplicaciones: Industriales, energía y de regulación

Especificaciones

  • Voltaje de alimentación mínimo: 4.32 V
  • Voltaje de alimentación máximo: 32 V
  • Voltaje de salida mínimo: 5 V
  • Voltaje de salida máximo:52 V
  • Corriente máxima de entrada: 4 A (se recomienda usar disipador térmico)
  • Eficiencia aproximada: 92%
  • Rectificador: No síncrono
  • Frecuencia de trabajo: 400 KHz
  • Ondulación de salida: <30mV
  • Temperatura de operación mínima:  -40 °C
  • Temperatura de operación máxima: 85 °C
  • Dimensiones: 66 mm X 33 mm X 14 mm
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 85°C
  • Modelo: OKY3498-4 +

Aplicaciones

  • Sistemas automotrices y náuticos: Elevar los 12 V de una batería de auto para alimentar pantallas de infoentretenimiento, tiras de LED, amplificadores de audo de mayor voltaje o ventiladores eléctricos
  • Electrónica portátil  y robótica: Elevar el voltaje de baterías pequeñas recargables a niveles superiores para alimentar motores, módulos ESP32 o Arduino
  • Equipos de telecomunicaciones: Ideal para mantener encendidos módems o enrutadores en el hogar utilizando una batería de respaldo de 12 V en caso de cortes de energía
  • Fuentes de alimentación DIY (Hazlo tú mismo): Construir tu propia fuente de laboratorio económica ajustando el potenciómetro y monitoreando el voltaje exacto desde la pantalla del módulo
  • Proyectos escolares: Elevar la salida inestable o baja de un panel solar pequeño para cargar baterías de mayor capacidad o alimentar dispositivos específicos

Instrucción de Uso

  1.  Cuando se enciende por primera vez, la pantalla por defecto muestra la tensión de entrada, y el indicador de entrada IN se ilumina.Pulse el botón, entonces muestra la tensión de salida, y el indicador de salida OUT se ilumina.El último ajuste se guardará, incluso si se apaga y se reinicia
  2. Calibración del error de medición de la tensión de entrada y salida: Mantenga pulsado el botón durante más de 4 segundos y suéltelo para acceder a la función de calibración del error de medición de la tensión; el indicador IN se ilumina (calibración de la tensión de entrada) y la pantalla muestra de forma intermitente el valor de calibración (por defecto es 0,0). Una vez ajustado el valor de calibración de la tensión de entrada, mantenga pulsado el botón durante más de 2 segundos y suéltelo para acceder a la función de calibración del error de la tensión de salida; el indicador OUT se iluminará (calibración de la tensión de salida) y mostrará el valor de calibración. El método de ajuste es el mismo que el de entrada. Después del ajuste, mantenga pulsado el botón durante más de 2 segundos y luego suéltelo para guardar el valor ajustado y volver a la visualización normal de la tensión.El valor de calibración se activa inmediatamente y se guarda cuando se produce un fallo de alimentación.(Esta función puede proporcionar una mayor precisión)
  3. El voltímetro se encenderá si se pulsa el interruptor después de a pagarlo

Nota

  1. Si la tensión de entrada es inferior a 4,5V, el voltímetro no funcionará ni se mostrará
  2. La tensión de entrada debe ser al menos 1V superior a la tensión de salida
  3. Cuando la potencia es superior a 20W, se recomienda un disipador de calor para mejorar la disipación del calor
  4. Si la tensión de salida es siempre igual a la tensión de entrada y no se puede ajustar, gire el potenciómetro más de 10 círculos en sentido antihorario, por favor, entonces la tensión se puede ajustar normalmente
