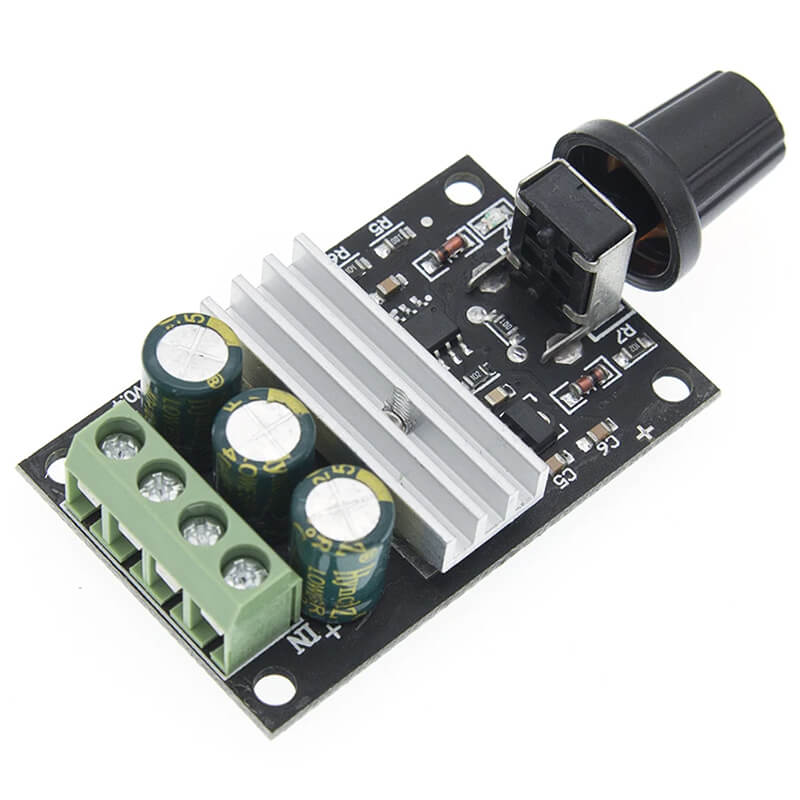

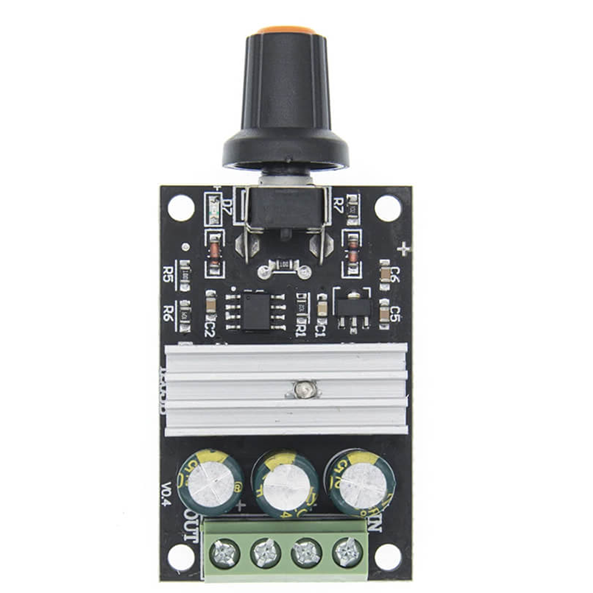

Módulo Controlador de Velocidad de Motor DC PWM 6 V - 28 V / 3 A 16 hHz

Módulo Controlador de Velocidad de Motor DC PWM 6 V - 28 V / 3 A 16 hHz

ROB0739

$ 54.00 MXN Precio incluye IVA

Descripción

Este módulo esta diseñado para variar el ciclo útil o voltaje efectivo por medio de la técnica PWM. Este módulo es ideal para cargas como motores que funcionan con corriente continua (DC), utilizando la técnica de Modulación por Ancho de Pulso (PWM). Este controlador permite ajustar la velocidad de giro del motor en un rango de voltaje entre 6 y 28 voltios, con una corriente máxima de hasta 3 amperios su potencia de salida máxima es de 80 W.

Su principal función es controlar la cantidad de energía suministrada al motor mediante la regulación del ancho de los pulsos de corriente que recibe. Esto se logra al variar la duración de los pulsos de energía eléctrica que se envían al motor, permitiendo así aumentar o disminuir la velocidad de rotación del mismo.

Este tipo de controladores es ampliamente utilizado en aplicaciones donde se requiere un control preciso de la velocidad, como en sistemas de automatización, robótica, control de motores de vehículos, maquinaria industrial y otras aplicaciones que dependen del control de motores de corriente continua para su funcionamiento eficiente y controlado.

La Modulación por Ancho de Pulso (PWM o Pulse Width Modulation) es una forma muy eficaz de establecer cantidades intermedias de potencia eléctrica entre la máxima potencia y apagado. Una fuente de alimentación con un interruptor de alimentación simple proporciona potencia solo cuando está activado. El PWM es una técnica relativamente reciente que se ha podido realizar gracias a los modernos interruptores electrónicos de potencia. Una de las aplicaciones típicas del PWM: control de velocidad en motores eléctricos.

  • Potenciómetro para controlar la velocidad del motor de 0 % - 100 %

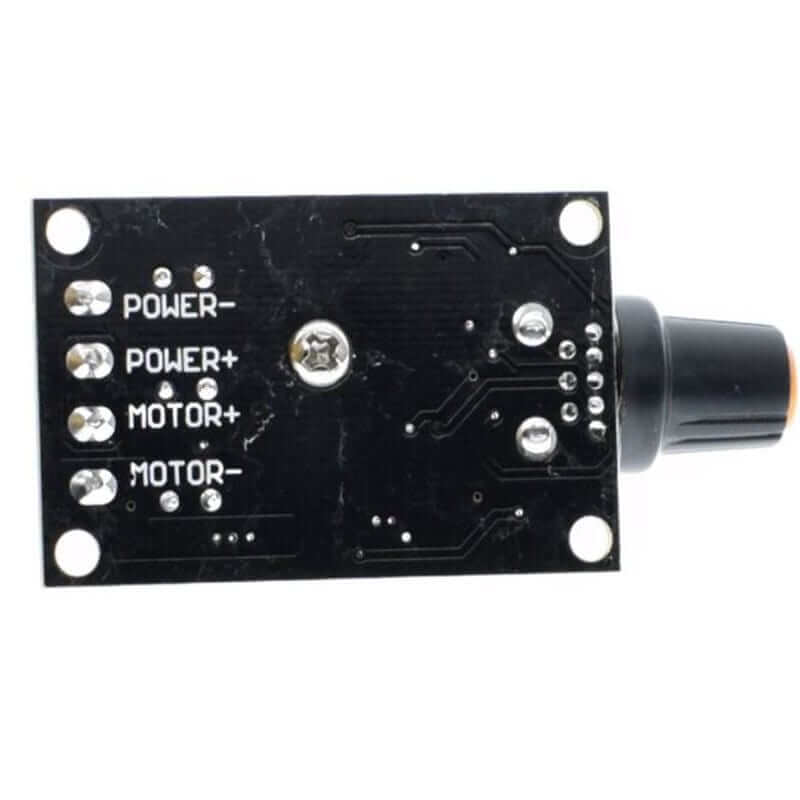

  • 4 Terminales de tornillo
  • No reversible
  • Aplicaciones: Velocidad de motor, controlar luz

Especificaciones

  • Energía del control mínima: 0.01 W
  • Potencia de salida máxima: 80 W
  • Tensión de alimentación mínima:  6 V
  • Tensión de alimentación máxima: 28 V
  • Corriente de salida máxima: 3 A
  • Corriente en reposo: 0.05 A (modo de espera)
  • Frecuencia PWM: 16 kHz
  • Rango ciclo de trabajo PWM: 5 % - 100 %

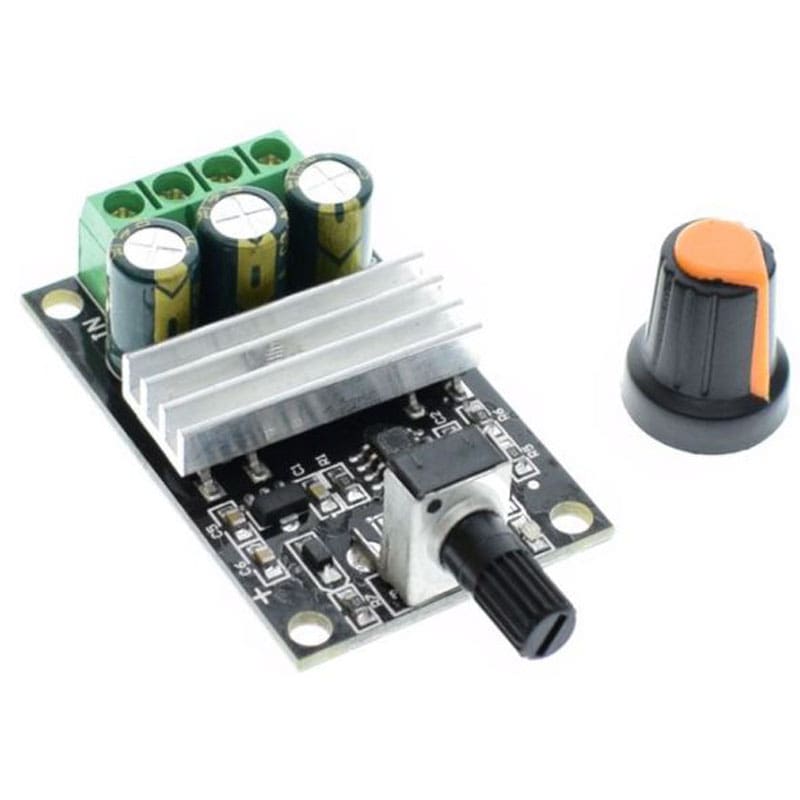

  • Valor potenciómetro: 100 K con perilla
  • Dimensiones: 50mm x 35mm x15 mm
  • Modelo: EF26 +

    Documentación

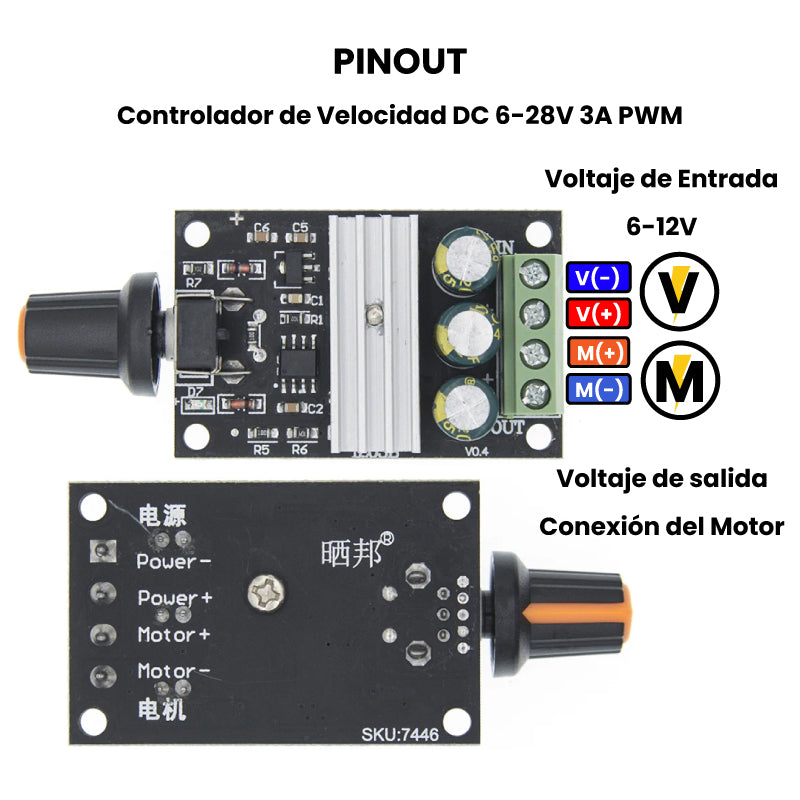

    Advertencias y usos del controlador de velocidad

    1. Antes de conectar el controlador, favor de asegurarse que la alimentación esté apagada.
    2. Utilice la fuente de alimentación de CC, no utilice directamente la corriente de 220V – 127V hogar alterna (CA).
    3. No intercambiar las cargas de poder negativas y positivas, ya que puede dañar el controlador.
    4. Para cambiar la dirección del motor , intercambiar los cables positivos y negativos del motor.
